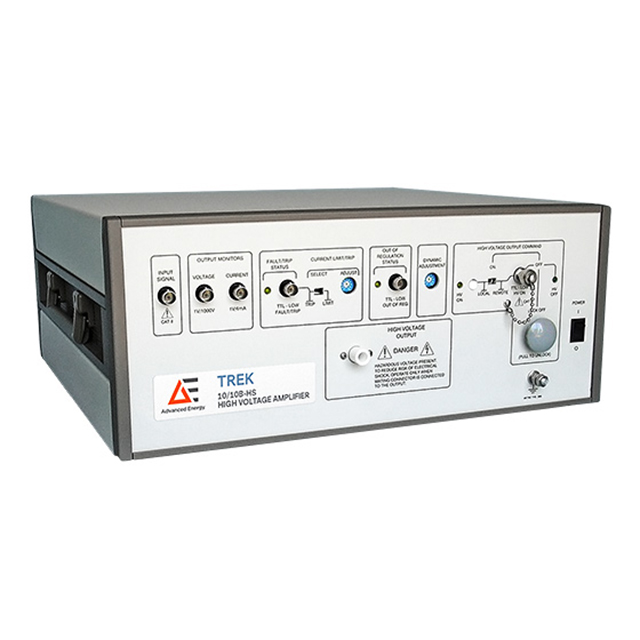

美國Trek 10/10B-HS 高速、高壓功率放大器

更新時間:2025-03-13

瀏覽量:2569

品牌：美國Trek
型號：Trek 10/10B-HS
描述：為了實現驅動無功負載所需的精確輸出響應和高轉換速率，Trek 10/10B-HS 高壓放大器具有四象限有源輸出。此輸出在整個輸出電壓范圍內將電流吸收或提供給電抗或電阻負載。Trek 10/10B-HS...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Trek 10/10B-HS 高速、高壓功率放大器描述：

數據表

Trek 10/10B-HS是一款直流穩定的高速高壓功率放大器，能夠精確控制輸出電壓。它采用全固態設計，可實現高轉換速率、寬帶寬和低噪聲操作。四象限有源輸出級在整個輸出電壓范圍內向無功或電阻性負載吸收或提供電流。這對于在驅動無功負載時監測準確的輸出響應和高轉換速率至關重要。

為了實現驅動無功負載所需的精確輸出響應和高轉換速率，Trek 10/10B-HS 高壓放大器具有四象限有源輸出。此輸出在整個輸出電壓范圍內將電流吸收或提供給電抗或電阻負載。Trek 10/10B-HS 用于材料極化、靜電偏轉、交流或直流偏置以及各種其他應用。

產品亮點

符合 CE 標準

直流穩定，適用于可編程電源應用

動態調整以優化各種負載參數的交流響應

本地和遠程高壓開/關功能

每臺設備均提供 NIST 可追溯校準證書

通過四象限輸出驅動電容負載

通過閉環系統實現高精度

通過短路保護保護設備

受益于免維護運行和固態設計

利用低輸出噪聲和精確輸出

產品應用

交流或直流偏置

大氣等離子體

介質阻擋放電

電活性聚合物（EAP）

電泳、電子照相

電流變液

靜電偏轉

電光調制

鐵電材料特性

離子束轉向

質譜儀

材料極化和粒子加速器

產品規格

輸出電壓范圍	0 to ±10 k VDC or peak AC
輸出電流范圍	0 to ±10 mA DC or ±40 mA peak for 1 ms
輸入電壓范圍	0 to ±10 VDC or peak AC
輸入阻抗	20 kΩ，標稱
直流電壓增益	1000 V/V
直流電壓增益精度	優于滿量程的0.1%
直流失調電壓	小于±2V
輸出噪聲	小于0.5V有效值
轉換率	大于700V/us (典型值為10%至90%)
大信號帶寬	直流至大于195kHz(-3dB) 直流至大于9.5 kHz(1%失真)
小信號帶寬	直流至更大60kHz(-3dB)
尺寸	190 x 432 x 417 mm (7.5 x 17 x 16.4 in)
重量	14.9 kg (31 lb)
輸出功率（W）	400
最大輸出電流（A）	±0.01、±0.04
轉換速率（V/ms）	>700000
輸出電流范圍（mA）	0 至 ±10 DC，40 AC
輸出電壓范圍（V）	0 至 ±10000
