?10A-BB-16 7Z07128激光測量傳感器

更新時間:2025-03-13

瀏覽量:2054

品牌：Ophir
型號：10A-BB-16
描述：10A-BB-16 是一種通用熱功率/能量激光測量傳感器，孔徑為 16mm。它可以測量從 10mW 到 10W 和從 6mJ 到 2J。它具有光譜平坦的寬帶涂層，覆蓋從 0.19 到 11μm 的光譜...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

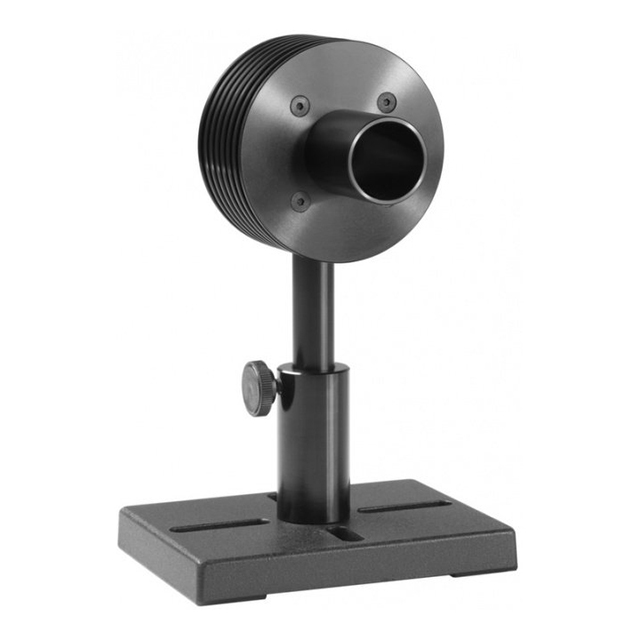

10A-BB-16 激光測量傳感器概述：

10A-BB-16 是一種通用熱功率/能量激光測量傳感器，孔徑為 16mm。它可以測量從 10mW 到 10W 和從 6mJ 到 2J。它具有光譜平坦的寬帶涂層，覆蓋從 0.19 到 11μm 的光譜范圍。該傳感器帶有一根標準的 1.5 米電纜，用于連接到儀表或 PC 接口。

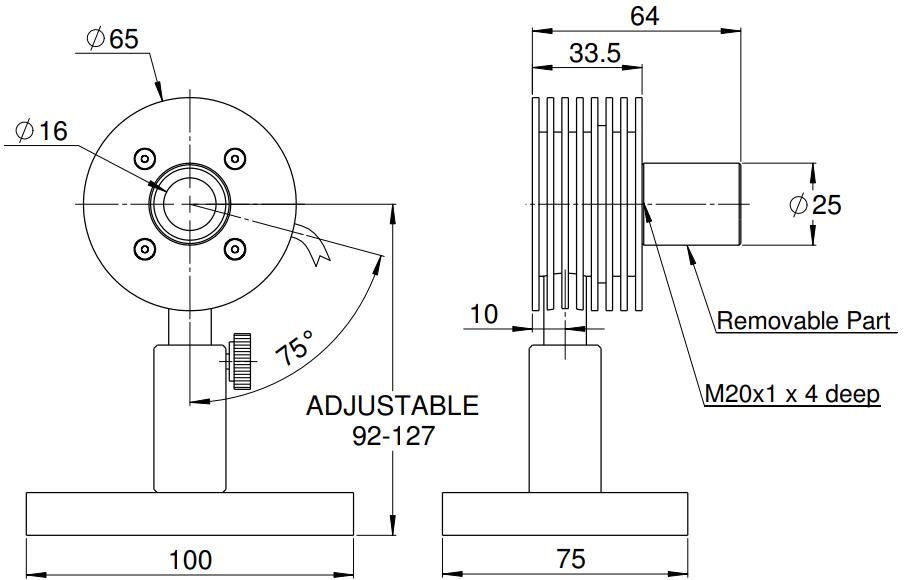

10A-BB-16 傳感器圖紙：

主要參數：

吸收器類型	寬帶
光圈	?16mm
光譜范圍	0.19-11μm
功率范圍	10mW-10W
能量范圍	6mJ-2J
尺寸	?65 寬 x 34 深（毫米）
最大脈沖能量	2J
最大平均功率密度	28kW/cm2
響應時間	0.8 秒
最大能量密度（<100ns）	0.3焦耳/平方厘米
最大能量密度（2ms）	2焦耳/平方厘米
最大平均功率	10W

問題歸納：

環境溫度如何影響熱傳感器的性能？

水冷傳感器幾乎不受環境溫度的影響，因為傳感器溫度由水溫決定。Ophir 對流和風扇冷卻傳感器設計用于在 25 攝氏度的周圍環境中以大額定功率連續運行。當以大額定功率運行時，傳感器主體的溫度通常不應越過約 80 攝氏度。

可以使用 BeamTrack 傳感器測量脈沖激光的位置和大小嗎？

因為位置和大小與功率一起測量，所以如果激光以可以測量平均功率的速率發出脈沖，那么也可以測量位置和尺寸。

傷害閾值是否取決于功率水平？

熱傳感器的損壞閾值確實取決于功率水平，而不僅僅是功率密度，因為傳感器盤本身在高功率時會變得更熱。例如，Ophir 寬帶涂層的損壞閾值在 10 瓦時可能為50KW/cm²但在300W時僅為10KW/cm²。Ophir 的損壞閾值規格始終針對特定傳感器的最高使用功率給出。

光譜范圍多出校準波長范圍是什么意思？

規范開頭所述的光譜范圍表示傳感器可有效使用的波長范圍，即使未針對該范圍指定精確校準。這意味著在校準的波長范圍內，精度是指定和保證的。在更寬的有用波長范圍內，傳感器可用但不能保證精度。一般來說，在這個更寬的范圍內，精度將在 ±15% 以內。

必須僅將特定傳感器與訂購時使用的儀表一起使用嗎？

Ophir 儀表和傳感器是獨立校準的。每個儀表都具有與另一個儀表相同的靈敏度，誤差在百分之二左右。每個傳感器都獨立于特定儀表進行校準，其校準信息包含在 DB15 插頭中。當傳感器連接到儀表時，儀表會讀取并解釋此信息。由于傳感器的精度通常為 +/-3%，因此插入不同儀表可能產生的額外 0.2% 誤差可以忽略不計，因此使用哪種校準儀表與特定校準傳感器無關緊要。
