SDI 2012 & 2422 +5v加速度傳感器描述：

數據表

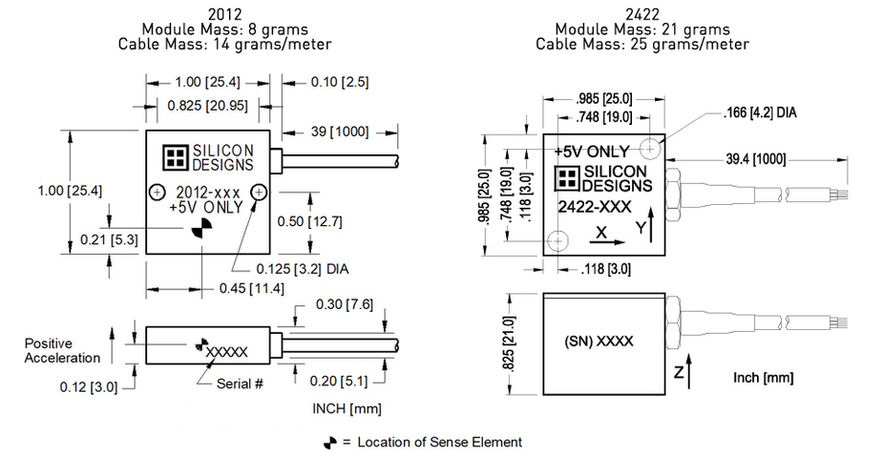

SDI的1軸Model 2012和3軸Model 2422 MEMS DC測試與測量加速計模塊專為那些電源供應可能受限或僅有穩定+5V直流電源的應用場景設計。這兩款型號均配備了集成的3英寸電纜，采用一或三個密封低噪音SDI表面貼裝加速計，這些組件由SDI進行單獨的測試、編程及校準。

Model 2012和Model 2422對于溫度變化以及在-55至+125°C范圍內的溫差表現出良好的穩定性。其電纜采取屏蔽處理并與外殼電連接，而接地線則與外殼保持絕緣狀態。為了確保耐用性，采用了陽極氧化鋁制外殼，并通過環氧樹脂進行密封，支持使用兩個螺絲、粘合劑或磁性連接器等多種方式進行安裝。

可用的 G-范圍
± 2 g
± 5 g
± 10 g
± 25 g
± 50 g
± 100 g
± 200 g
± 400 g

低噪聲：10μg/rootHz±2g滿量程版本的典型值

-55至+125°C工作溫度范圍

低壓供電系統+5直流電源

長期穩定性

±4V差分輸出或0.5V至4.5V單端輸出

對從零（DC）到2000+Hz的頻率作出響應

集成3'屏蔽電纜

簡單四（4）或八（8）線連接

堅固的陽極氧化鋁外殼

完全校準和系列化以實現可追溯性

零至中頻應用

g 量程	靈敏度，微分	頻率響應（典型值，3 dB）	頻率響應（最小值，3 dB）	頻率響應（典型值，5%）	輸出噪聲，差分（RMS，典型值））	最大限度。機械沖擊（0.1 毫秒）
G	毫伏/克	赫茲	赫茲	赫茲	微克/（根赫茲）	g（峰值）
±2	2000	0 – 525	0 – 300	0 – 250	10	2000
±5	800	0 – 800	0 – 420	0 – 400	15	2000
±10	400	0 – 1100	0 – 660	0 – 700	23	5000
±25	160	0 – 1750	0 – 1050	0 – 1300	38	5000
±50	80	0 – 2100	0 – 1400	0 – 1600	60	5000
±100	40	0 – 3000	0 – 1700	0 – 1700	121	5000
±200	20	0 – 3600	0 – 2100	0 – 1900	243	5000
±400	10	0 – 4200	0 – 2400	0 – 2000	475	5000

操作

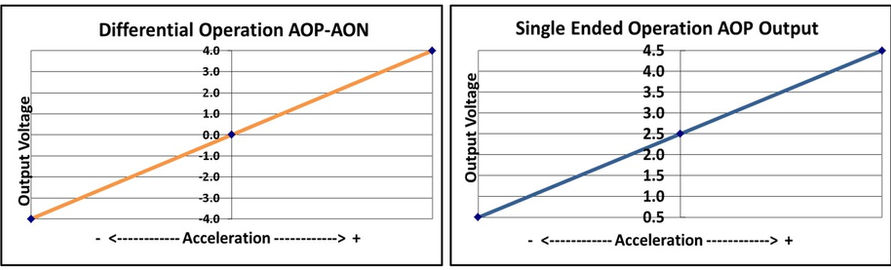

這兩款MEMS直流加速計——2012型和2422型，在以差分配置方式將AOP與AON輸出信號連接到檢測設備時能夠展現良好性能，同時它們也兼容單端操作，以便于實現最大的應用靈活性。加速計產生的模擬輸出電壓對（AON和AOP）隨加速度的變化而變化，其中心共模電壓約為2.5伏。在零加速度條件下，輸出差分電壓標稱值為0伏；而在達到±最大量程加速度時，輸出分別為±4伏。值得注意的是，輸出比例因子獨立于+5伏供電電壓。

如果實際應用中無法實施差分連接，SDI推薦采取單端模式連接，即僅連接AOP與GND到檢測設備并斷開AON。需要注意的是，相比差分連接，這種單端連接方法會導致信噪比降低一半。
