2A-BB-9 激光功率/能量傳感器概述：

用戶手冊

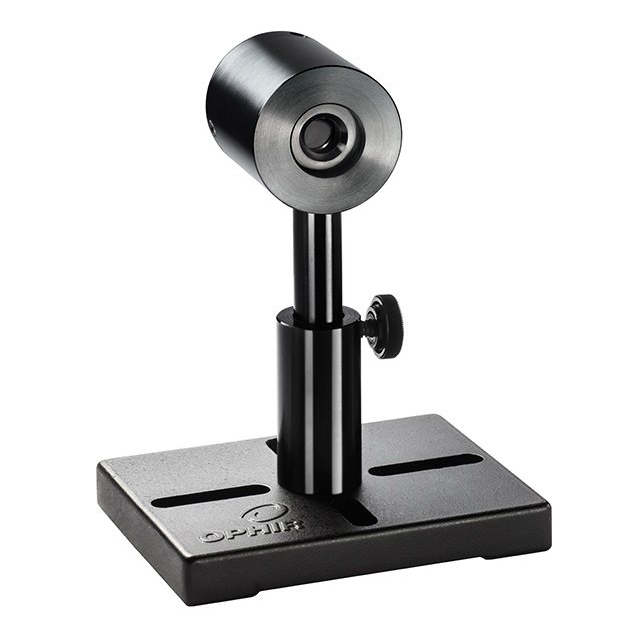

2A-BB-9 是一種非常靈敏的激光功率/能量傳感器，具有非常低的噪聲和漂移。它有一個9.5mm的孔徑。它可以測量 20μW 至 2W 以及 10μJ 至 2J。它具有平坦的光譜，涵蓋 0.19 至 20 μm 的光譜范圍。該傳感器帶有一根 1.5 米長的電纜，用于連接到儀表或 PC 接口。

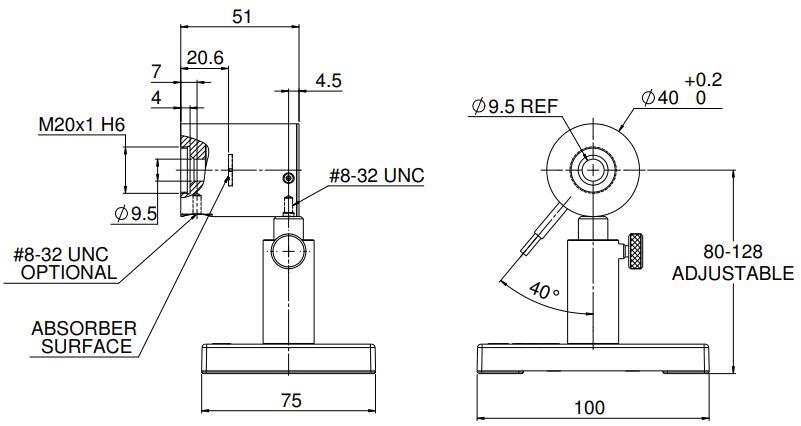

2A-BB-9 傳感器圖紙：

主要參數：

問題歸納：

必須僅將特定傳感器與訂購時使用的儀表一起使用嗎？

Ophir 儀表和傳感器是獨立校準的。每個儀表都具有與另一個儀表相同的靈敏度，誤差在百分之二左右。每個傳感器都獨立于特定儀表進行校準，其校準信息包含在 DB15 插頭中。當傳感器連接到儀表時，儀表會讀取并解釋此信息。由于傳感器的精度通常為 +/-3%，因此插入不同儀表可能產生的額外 0.2% 誤差可以忽略不計，因此使用哪種校準儀表與特定校準傳感器無關緊要。

傷害閾值是否取決于功率水平？

熱傳感器的損壞閾值確實取決于功率水平，而不僅僅是功率密度，因為傳感器盤本身在高功率時會變得更熱。例如，Ophir 寬帶涂層的損壞閾值在 10 瓦時可能為50KW/cm²但在300W時僅為10KW/cm²。Ophir 的損壞閾值規格始終針對特定傳感器的最高使用功率給出。

激光測量能否取決于激光到傳感器的距離？

從理論上講，光束完全平行并且適合傳感器的孔徑，那么距離應該沒有任何區別。但如果確實看到這樣的距離依賴性，則可能會發生以下影響之一：

如果使用的是熱式功率傳感器，實際上可能是在測量激光器本身的熱量；當非常靠近激光器時，熱傳感器可能會“感受到”激光器自身的熱量。然而，除非光源較弱且熱源較強，否則這不會在超過幾厘米的距離內繼續產生影響。

光束幾何形狀——光束可能不平行并且可能發散。通常，光束的較低強度側翼比光束的主要部分具有更大的發散率。隨著距離的增加，這些可能會丟失傳感器的孔徑。

如果正在使用基于擴散器的熱釋電傳感器測量脈沖能量：可能會發現，當開始將傳感器靠近激光并將其移開時，讀數在前幾次急劇下降（通常下降約 6%）厘米。這可能是由漫射器和激光設備之間的多次反射引起的，在近距離處可能會導致讀數不正確。應該從光源處后退至少 5 厘米，如果光束不是太發散，則可以更多。
