Gentec-EO BA16K-500F-H9-D0光束取樣片描述：

數據表(中) 數據表(EN) 用戶手冊

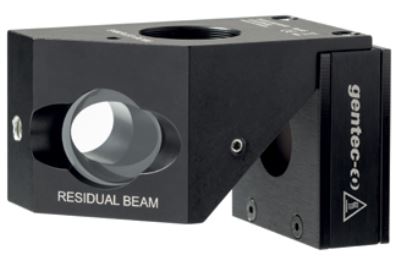

Gentec-EO BA16K-500F-H9-D0光束取樣片、16 mm ?、500 W。包含 UP19K-110F-H9-D0。

保留偏振

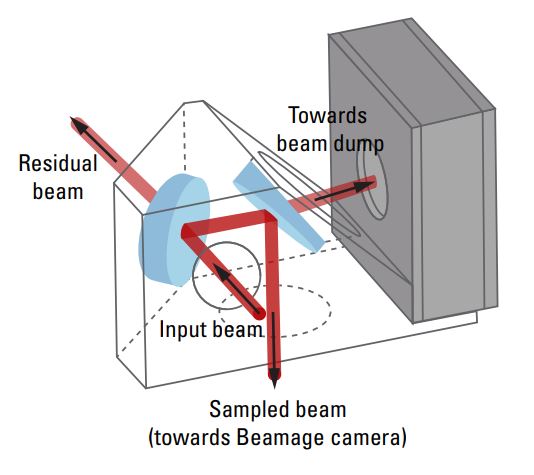

BA 系列光衰減器在兩個光楔上采用菲涅爾反射，以去除一小部分輸入光束。由于楔子是正交定向的，當反射光束射到第二個楔子上時，S 和 P 偏振狀態就會切換，而且兩種狀態之間的反射率差異會被抵消。由此，入射光束偏振狀態和輻照度得以保留。波前畸變可以忽略，激光輸出功率穩定性不受影響。

同時監控功率和光束輪廓

BA16K/BA32K 型號包括一個經校準的熱功率探測器，它也可用作光束收集器。只需將探測器插入 Gentec-EO 功率計，即可實時測量并顯示相關功率。

為了獲得功率的絕對測量值，需要確定 BA16K/BA32K 的校正系數，只需簡單的幾步即可完成。但是請注意，這樣的校正系數取決于激光偏振，僅在偏振保持穩定時才有效。

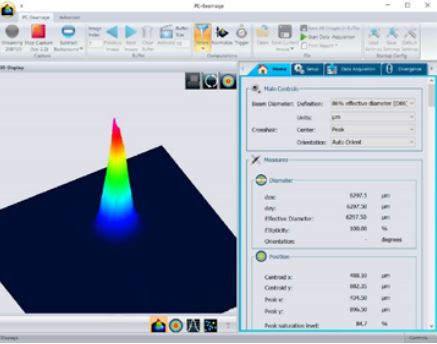

在不久的將來，PC-Beamage 軟件將添加功率測量功能，這樣就可以顯示激光功率密度。

模塊化概念

可以通過隨附的接管將“取樣光束”端口連接到 Beamage。該接管也和我們的 ND 濾光片兼容，可以實現額外的衰減（推薦用于高功率的小光束）。ND4 濾光片始終是 Beamage 輪廓相機的標準配件。

BA 系列光衰減器也可以單獨使用，具體如下：

用于我們的能量或功率探測器的光學傳感器

針對諸如 M6、PH 系列高靈敏度探測器的衰減器

不具有背面反射的偏振不敏感分束器

主要特性

激光功率管理

CMOS 傳感器的飽和點和損傷閾值都較低。

激光光束采樣

BA 系列光衰減器在兩個正交光楔上采用菲涅爾反射，以去除一小部分輸入光束。保留入射光束偏振狀態和輻照度。

多種可能用途

同時監控功率和光束剖面

不具有背面反射的偏振不敏感分束器

用于我們的能量或功率探測器的光學傳感器

針對諸如 M6 系列與 PH 系列高靈敏度探測器的衰減器
