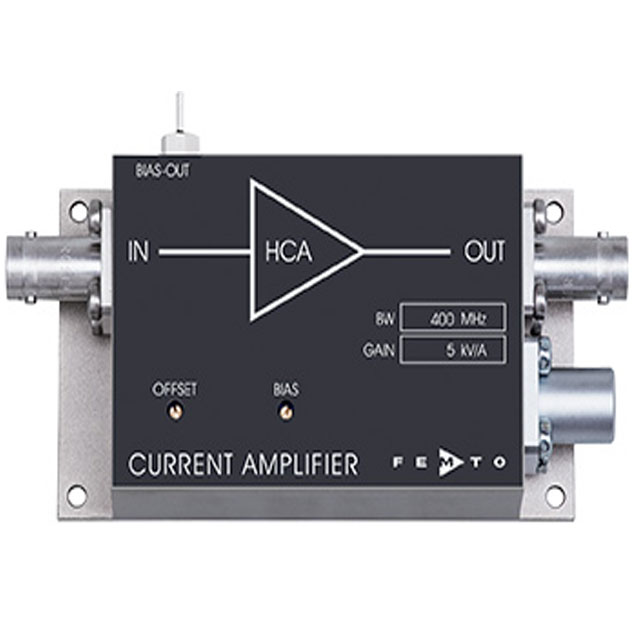

HCA 快速電流放大器

更新時間:2025-03-13

瀏覽量:2627

品牌：FEMTO
型號：HCA
描述：固定增益高達400 MHz-HCA,大面積光電二極管快速檢測,標有“ C”的型號是經過優化的放大器，甚至可以處理納法拉范圍內的探測器容量...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

快速電流放大器系列HCA - 特征

帶寬高達 400 MHz
輸入噪聲最低為 270 fA/√Hz
增益高達 10 6V /A
針對高達 2 nF 的高源電容提供優化模型
外部光電二極管的可調偏壓
尺寸緊湊

高頻

高頻元件的用戶經常面臨自激（振動）、屏蔽/接地問題、非線性和頻率響應尖峰等問題。在許多情況下，技術產品規格會在缺乏必要背景知識的情況下導致誤解。例如，經過大量接線工作后，我們沒有觀察到高達 100 MHz 的預期平坦頻率曲線，而是只能觀察到令人失望的 30 MHz 帶寬和強大的放大峰值。

FEMTO 高頻放大器的設計方式不會出現此類問題。它們對不同信號源和輸入接線的參數不敏感，在其技術規格范圍內表現良好，沒有增益過沖、自激或降低帶寬。

獨立于源容量的帶寬

對于某些高頻電流放大器，僅幾皮法拉的源電容就足以大幅降低帶寬。相比之下，FEMTO 電流放大器沒有此類限制，甚至不受大范圍源電容的影響。頻率補償措施或特殊調整是多余的。

“C”型號

標有“C”的型號是經過優化的放大器，甚至可以處理低至納法拉范圍的檢測器容量。當要測量低至納秒范圍的快速信號時，它們特別適用于大面積檢測器。對于大于 1 nF 的檢測器，我們還提供特殊的、客戶特定的型號。請聯系我們！

可調偏移和偏置電壓

為了實現高靈活性，FEMTO 的 HCA 電流放大器通過兩個微調電位器提供精確的偏移和偏置控制。寬范圍的可調輸入失調電流補償確保了完整的動態范圍，即使是帶有大直流分量的信號也是如此。可使用多圈偏置微調電位器將偏置輸出端的電壓精確設置為 -12 至 +12 伏。這是一種簡單而有效的偏置光電二極管的方法，因此它們可以實現較短的上升時間以進行快速測量。

應用程序

使用大面積光電二極管進行快速檢測
光譜學
光電二極管的光電流放大
電離檢測器
熱解和壓電探測器

模型	3 dB帶寬（直流...）	電流噪聲[/√Hz]	跨阻（增益）	上升/下降時間	最大源容量	數據表
HCA-1M-1M	1MHz	270fA	1 x 10 ^6V /A	350ns	50pF	191KB
HCA-1M-1M-C	1MHz	3.5pA	1 x 10 ^6V /A	350ns	2nF	191KB
HCA-2M-1M	2MHz	340fA	1 x 10 ^6V /A	180ns	25pF	191KB
HCA-2M-1M-C	2MHz	3.5pA	1 x 10 ^6V /A	180ns	1nF	191KB
HCA-4M-500K	4兆赫	490 毫安	5×10 5^伏/安	90ns	15pF	191KB
HCA-4M-500K-C	4兆赫	3.5pA	5×10 5^伏/安	90ns	500pF	191KB
HCA-10M-100K	10MHz	1.1pA	1 x 10 ^5V /A	35ns	15pF	189KB
HCA-10M-100K-C	10MHz	3.5pA	1 x 10 ^5V /A	35ns	150pF	191KB
HCA-20M-100K-C	20MHz	3.5pA	1 x 10 ^5V /A	18ns	50pF	190KB
HCA-40M-100K-C	40MHz	3.7pA	1 x 10 ^5V /A	10ns	30pF	189KB
HCA-100M-50K-C	100MHz	3.8pA	5×10 ^4V /A	3.5納秒	20pF*	293KB
HCA-200M-20K-C	200MHz	4.9pA	2 x 10 ^4V /A	1.9ns	8pF*	287KB
HCA-400M-5K-C	400MHz	21帕	5×10 ^3V /A	1ns	10pF*	304KB
