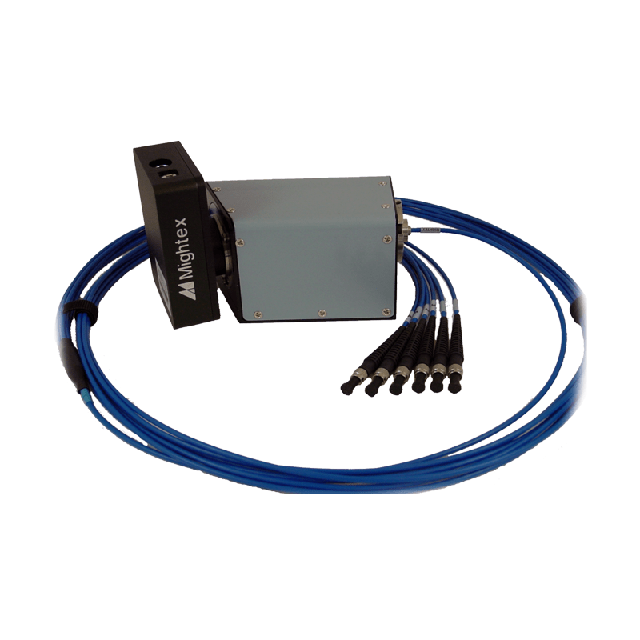

加拿大Mightex ISP-VIS-MC006-A 多通道CCD光譜儀

更新時間:2025-03-13

瀏覽量:2118

品牌：加拿大Mightex
型號：ISP-VIS-MC006-A
描述：多通道光譜儀用于同時監測或測量多個樣品或來源。傳統上，多通道成像光譜儀是昂貴且笨重的儀器，僅用于要求苛刻的實驗室和工業應用。Mightex 利用光學器件和 CCD 相機向市場推出了一款緊湊且低成本的多...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

ISP-VIS-MC006-A 多通道CCD光譜儀描述：

數據表

多通道光譜儀用于同時監測或測量多個樣品或來源。傳統上，多通道成像光譜儀是昂貴且笨重的儀器，僅用于要求苛刻的實驗室和工業應用。Mightex 利用光學器件和 CCD 相機向市場推出了一款緊湊且低成本的多通道光纖光譜儀，該光譜儀具有高光譜分辨率和高光通量。

Mightex 多通道光譜儀的核心是高通量平場成像光譜儀。多根輸入光纖，每根光纖代表一個獨立的信號通道，沿著成像光譜儀的輸入狹縫對齊。每個通道的光譜通過高效衍射光柵分散，然后成像到2D CCD傳感器上。來自每個通道的光在CCD傳感器上占據不同的行。同時公開所有通道，然后將與每個通道關聯的行合并在一起，為通道生成頻譜。光纖通道的間距適當，從根本上消除了相鄰通道之間的串擾。

標準 CCD 相機具有 1/2“ 1.3MP Sony ICX205 成像器和 12 位 ADC。曝光時間（積分時間）可在 50μs 和 200s 之間變化。電子硬件還包括觸發輸入和四個可編程數字 I/O，用于與光源等其他設備連接。光譜儀通過USB2.0接口進行控制，該接口還提供操作光譜儀所需的所有電力。Mightex 還集成了其他相機來構建定制的多通道光譜儀。

光纖的輸入端采用 SMA905 連接器連接。套管可用于將光纖連接到其他 SMA 連接器。標準軟件包包括功能齊全的多通道光譜儀 PC 軟件以及用于進一步軟件開發的軟件開發套件（SDK）。該軟件還支持輻射校準和光度計算。

特點

多（6）個頻譜通道集成在一個緊湊的封裝中

無活動部件

高光譜分辨率

高通量

USB2.0接口

無需外部電源

觸發輸入

SDK

用于與其他設備接口的GPIO

應用

LED分揀

顯示器測量

實驗室研究

過程控制

環境監測

性能規格

參數	規范	單位
型號	ISP-VIS-MC006-A	-
通道數	6	-
光學平臺	F/2 高分辨率平場成像光譜儀	-
波長范圍	380 ~ 780	nm
分辨率¹	1.2	nm
訂單排序過濾器	長通	-
入口狹縫	5 （也可提供：10、25、50、100、200 或無狹縫）	μm
輸入光纖連接器	SMA 905型	-
輸入光纖 NA	0.22	-
探測器	索尼ICX205AL	-
像素數	約1,392 x 1,040	-
像素大小	約4.65 x 4.65	μm
有效像素阱深度²	200000	電子
信噪比	1,000：1（滿量程）	-
A/D 分辨率	12	bit
積分時間	0.05 到 200,000	ms
幀速率	15 @ 8 位，9 @ 12 位	fps
硬件增益	6 ~ 43	dB
通用氧化奧	4 個可編程數字 I/O	-
觸發輸入	是的	-
觸發延遲	< 25	μs
PC接口	USB 2.0接口	-
觸發器/GPIO接口	DIN8	-
PC操作系統	視窗 2000/XP/Vista/7/8/10	-
功耗	1.8	W
重量	840	g
