產品介紹
數據表

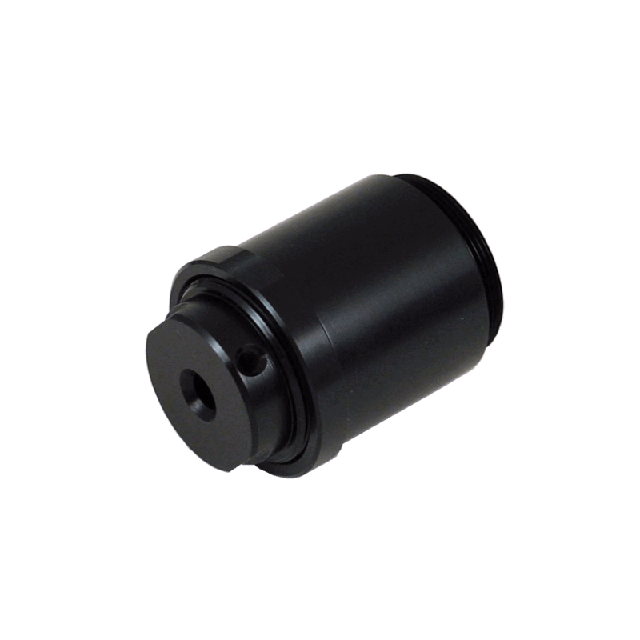

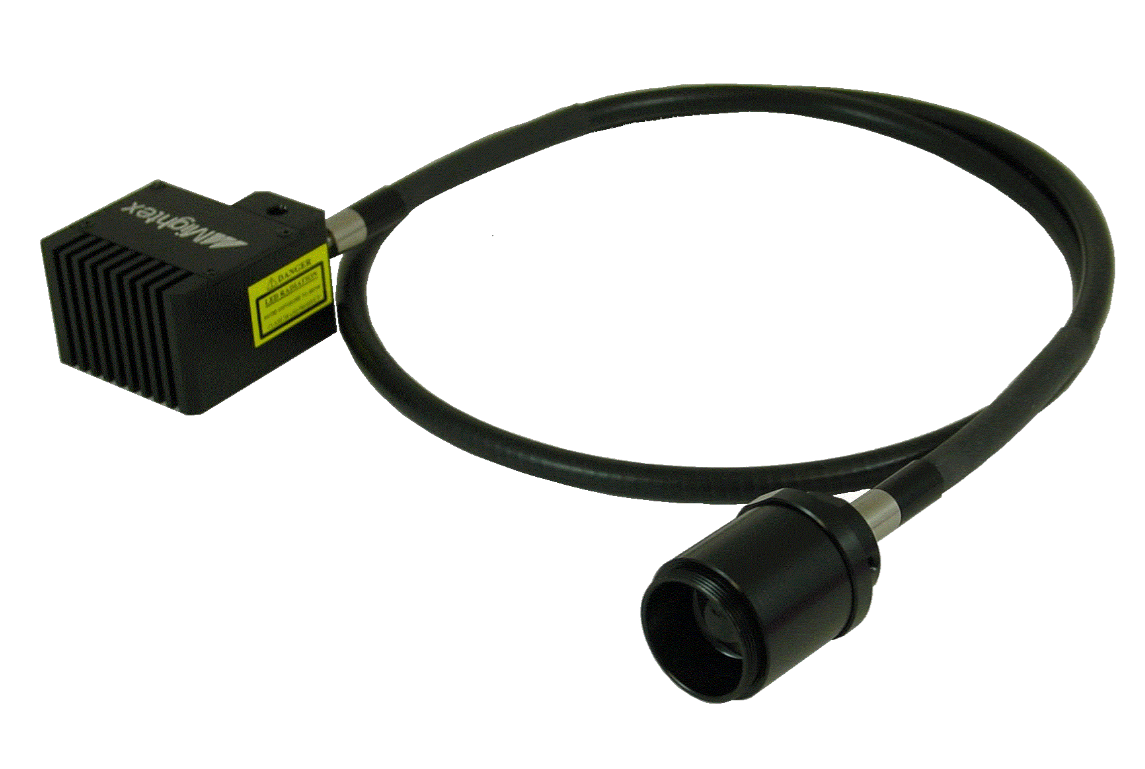

光導準直器用于將來自自由空間的光耦合到光導中，或將來自光導的光準直以形成準直（平行）光束。光導準直器是具有眾多應用的關鍵部件。例如，光導準直器可以將來自光導的光投射到自由空間中的均勻光點中。
大數值孔徑非球面透鏡用于精確準直和最大光通量。準直器具有從 ~100 毫米到無限遠的可調焦距。支持各種光導套圈直徑。其他密封墊圈直徑可進行定制。
全視場 （FOV） 或全發散角可以計算為 FOV = 2atan （D/2f），其中 D 是光導芯直徑，f 是鏡頭的焦距。或者，距離準直器距離 L 的物體上的線性視場為 D（L/f）。
特征
非球面鏡片
帶鎖環的可調焦距
接受各種直徑的密封墊圈
應用
將光耦合到光導中
來自光導的準直光
產品規格
| 零件編號 | 焦距（mm） | 通光孔徑 （mm） | F# / NA | 鏡片材質 | 波長范圍 （nm） | 光導套圈外徑 |
| LGC-019-023-05-U | 19 | 23 | 0.83/0.6 | Fused Silica | 200 ~ 2,200 | 5mm |
| LGC-019-022-05-V | 19 | 22 | 0.86/0.5 | B270 | 350 ~ 2,000 | 5mm |
| LGC-019-022-07-V | 19 | 22 | 0.86/0.5 | B270 | 350 ~ 2,000 | 7mm |
1.套圈長度必須至少為15mm。
