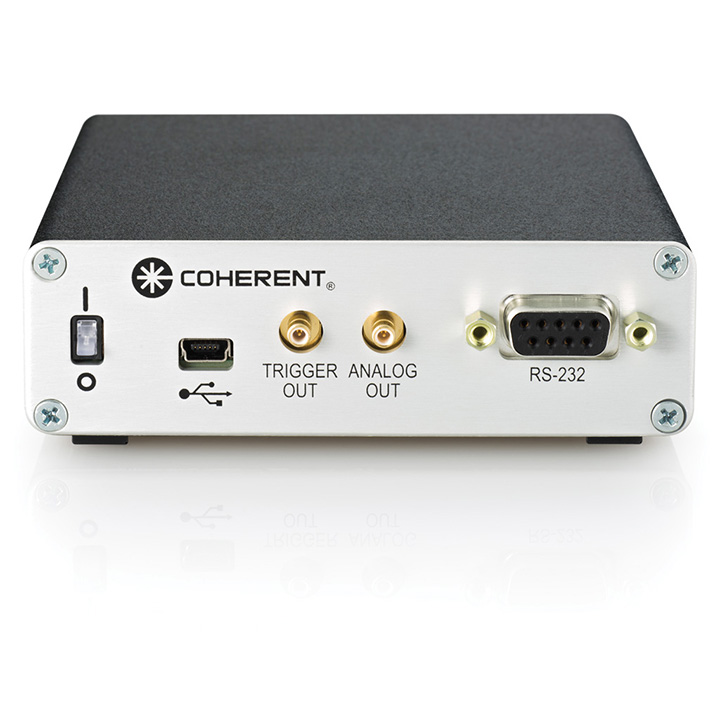

美國Coherent LabMax-Pro SSIM 激光功率和能量計描述：

數據表 用戶手冊

美國Coherent LabMax-Pro SSIM 激光功率和能量計、USB 和 RS232 PC 接口、模擬輸出、外部觸發輸入、10000 pps 熱釋電脈沖重復率。Fast PowerMax-Pro 傳感器提供 20 kHz 和 625 kHz 采樣模式。

在傳統的 10 Hz 采樣模式下，PowerMax-Pro 傳感器提供即時功率讀數，與光電二極管非常相似，但功率非常高。傳統熱電堆也與 10 Hz 采樣模式兼容，就像過去的電表一樣。該產品包括一個基于 Windows 的新 PC 應用程序，該應用程序支持廣泛的分析功能，包括統計和直方圖、趨勢分析、調整、數據記錄，以及使用 PowerMax-Pro 技術放大詳細脈沖形狀和脈沖突發的新功能。軟件界面允許在應用程序中靈活調整信息窗格的大小，其中內容會隨著窗格的調整而動態調整大小，從而允許用戶調整重要的信息的大小。在 PC 上通過 USB 或 RS-232 接口、Windows PC 應用程序或直接通過主機命令分析數據。由于 LabMax-Pro 通過 USB 連接并使用 Windows，因此 LabMax-Pro 可以連接到任何基于 Windows 8 的設備，包括平板電腦。這種獨特的功能使用戶能夠靈活地顯示數據，并允許彩色和觸摸屏顯示。除了 PC 接口外，LabMax-Pro SSIM 還包括一個模擬輸出，用戶可選擇 0 至 1V、2V 或 4V 的電壓。觸發可以通過外部觸發輸入或用戶可調的內部觸發來實現。該儀表配置為用于直接 PC 控制的模塊，并與 PM 型熱電堆和 PowerMax-Pro 傳感器兼容。OEM 安裝和堆疊套件附件作為零件編號 1268401 提供。該套件包括用于將兩臺 Labmax-Pro SSIM 設備堆疊在一起的支架和螺釘，以及用于將設備安裝到試驗板或其他固定裝置上的一組支架。包括 4 個 1/4-20 和 4 個 M6 安裝螺栓。

主要特點

與新型 PowerMax-Pro 傳感器、PM 型熱電堆、OP-2/LM-2 光學傳感器、LM 型象限熱電堆和 EnergyMax DB25 型熱釋電傳感器兼容

用于激光脈沖可視化的高速采樣

USB 和 RS232 接口

Windows PC 應用程序

OEM 集成的直接主機命令支持

兼容 Windows 7、8 和 10（32 位和 64 位）

ISO 17025 認證

這款功率和能量計將 LabMax 的強大功能和多功能性與 PowerMax-Pro 傳感器技術配合使用時具有兩種新的高速采樣模式。

高速模式提供 20 kHz 的連續采樣（每 50 μs 采樣一次），支持對調制或脈沖系統進行實時分析。

快照模式以 625 kHz 的速率（每 1.6 μs 采樣一次）提供脈沖串采樣，使用戶能夠在數十 μs 或更長時間內查看調制激光器的時間脈沖軌跡，這在切割、鉆孔和雕刻等許多熱材料加工應用中很常見。兩種新的高速采樣模式能夠以前所未有的方式控制和監測調制和長脈沖激光器。

高速模式提供 20 kHz 的連續采樣（每 50 μs 采樣一次），支持對調制或脈沖系統進行實時分析。

快照模式以 625 kHz 的速率（每 1.6 μs 采樣一次）提供脈沖串采樣，使用戶能夠在數十 μs 或更長時間內查看調制激光器的時間脈沖軌跡，這在切割、鉆孔和雕刻等許多熱材料加工應用中很常見。

新的 PC 應用程序 V1.1.0.29 增加了示波器光標，用于詳細的時間分析和脈沖能量計算。
