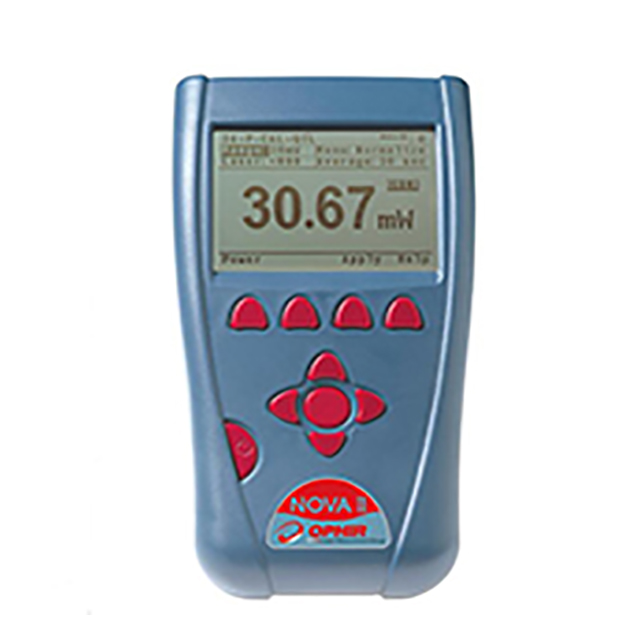

NOVA II 7Z01550 手持式激光功率計表頭

更新時間:2025-03-13

瀏覽量:5237

品牌：Ophir
型號：NOVA II
描述：兼容 phir的所有熱電堆、熱釋電和光電二極管探頭，具有數字和模擬指針兩種顯示......
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

NOVA II 7Z01550 手持式激光功率計表頭描述：

產品手冊 產品圖紙 StarLab 用戶手冊 數據表

特點

兼容 ophir 的所有熱電堆、熱釋電和光電二極管探頭

大尺寸、高分辨率 LCD 顯示屏

具有數字和模擬指針兩種顯示

能夠通過 USB 和 RS232 輸出到 PC，可配置統計數據包

模擬輸出

軟鍵式及菜單驅動式功能，并提供在線幫助

配合熱釋電傳感器使用時，數據記錄頻率高達 4000Hz

非易失性數據存儲最多達 50,000 個數據點

激光功率調諧曲線顯示屏幕及功率日志

產品圖紙

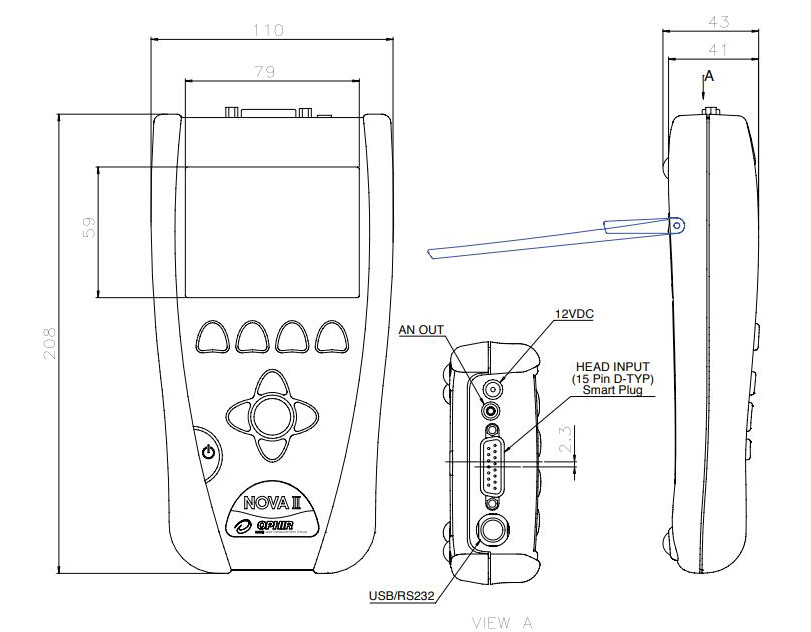

NOVA II 圖紙

產品規格

熱傳感器兼容性	Yes
光電二極管傳感器兼容性	Yes
熱釋電傳感器兼容性	Yes
光束跟蹤傳感器的兼容性	Yes
統計	Yes
模擬輸出	1, 2, 5, 10 V
RS232	30 Hz
USB	2000 Hz
觸發輸入/輸出	No
板載數據存儲	59.4k
自動化接口	Yes for USB
Labview VI's	Yes
CE 符合性	Yes
UKCA 符合性	Yes
中國 RoHS 符合性	Yes

雙位支架

低功率熱電堆激光功率計探頭：

高靈敏度：30 uW-50 W；

波長響應范圍：0.19-20 um；

可用于單發脈沖能量測量，還提供美容IPL光專用測試探頭；

提供光纖適配器、BNC模擬輸出等附件。

可選標準探頭：

產品型號	產品特點	探頭口徑	波長范圍	功率范圍	能量范圍
30(150)A-BB-18	30W連續測量，150W間斷測量	Φ17.5mm	0.19-20um	30mW-150W	20mJ-100J
30(150)A-LP1-18	長脈沖及連續激光高損傷閾值	Φ17.5mm	0.25-2.2um	30mW-150W	20mJ-300J
30(150)A-HE-17	30W連續測量，150W間斷測量	Φ17mm	0.19-0.625um, 1.064um, 2.1um, 2.94um	50mW-150W	50mJ-200J
30(150)A-HE-17	高平均功率調Q YAG激光	Φ17mm	0.19-0.625um, 1.064um, 2.1um, 2.94um	50mW-150W	50mJ-200J
30(150)A-HE-DIF-17	30W連續測量，150W間斷測量	Φ17mm	0.19-3um except for625-900nm	50mW-150W	50mJ-30J
30(150)A-HE-DIF-17	用于極高損傷閾值調Q YAG激光	Φ17mm	0.19-3um except for625-900nm	50mW-150W	50mJ-30J
30(150)A-SV-17	極高損傷閾值，適用于聚焦激光	Φ17mm	0.19-12um	50mW-150W	50mJ-300J
L40(150)A	大口徑探頭 30W連續測量，150W間斷測量	Φ50mm	0.19-20um	200mW-150W	80mJ-300J
L40(150)A-LP1	長脈沖及連續激光高損傷閾值	Φ50mm	0.25-2.2um, 2.94um	200mW-150W	80mJ-300J
L40(150)A-EX	準分子激光，CO2激光	Φ50mm	0.15-0.4um, 10.6um	200mW-150W	80mJ-300J
L50(150)A-BB-35	50W連續測量，150W間斷測量	Φ35mm	0.19-20um	100mW-150W	40mJ-300J
L50(150)A	50W連續測量，150W間斷測量	Φ50mm	0.19-20um	200mW-150W	80mJ-300J
L50(150)A-LP1-35	長脈沖及連續激光高損傷閾值	Φ35mm	0.25-2.2um	100mW-150W	40mJ-300J
L50(150)A-PF-35	短脈沖激光高塤傷閾值	Φ35mm	0.15-20um	100mW-150W	50mJ-300J
L50(300)A	極大口徑探頭	Φ65mm	0.19-20um	400mW-300W	120mJ-300J
L50(300)A-LP1	長脈沖及連續激光高損傷閾值	Φ65mm	0.25-2.2um	400mW-300W	120mJ-300J
L50(300)A-PF-65	短脈沖激光高塤傷閾值	Φ65mm	0.15-20um	400mW-300W	200mJ-300J
L50(300)A-IPL	IPL光測試	Φ65mm	0.5-1.1um	400mW-300W	80mJ-300J

Ophir中功率熱電堆探頭：

高靈敏度：30 mW-300 W；

波長響應范圍：0.15-20 um；

可用于單發脈沖能量測量，還提供美容IPL光專用測試探頭；

提供光纖適配器、BNC模擬輸出等附件。

可選標準探頭：

產品型號	產品特點	探頭口徑	波長范圍	功率范圍	能量范圍
30(150)A-BB-18	30W連續測量，150W間斷測量	Φ17.5mm	0.19-20um	30mW-150W	20mJ-100J
30(150)A-LP1-18	長脈沖及連續激光高損傷閾值	Φ17.5mm	0.25-2.2um	30mW-150W	20mJ-300J
30(150)A-HE-17	30W連續測量，150W間斷測量	Φ17mm	0.19-0.625um, 1.064um, 2.1um, 2.94um	50mW-150W	50mJ-200J
30(150)A-HE-17	高平均功率調Q YAG激光	Φ17mm	0.19-0.625um, 1.064um, 2.1um, 2.94um	50mW-150W	50mJ-200J
30(150)A-HE-DIF-17	30W連續測量，150W間斷測量	Φ17mm	0.19-3um except for625-900nm	50mW-150W	50mJ-30J
30(150)A-HE-DIF-17	用于極高損傷閾值調Q YAG激光	Φ17mm	0.19-3um except for625-900nm	50mW-150W	50mJ-30J
30(150)A-SV-17	極高損傷閾值，適用于聚焦激光	Φ17mm	0.19-12um	50mW-150W	50mJ-300J
L40(150)A	大口徑探頭 30W連續測量，150W間斷測量	Φ50mm	0.19-20um	200mW-150W	80mJ-300J
L40(150)A-LP1	長脈沖及連續激光高損傷閾值	Φ50mm	0.25-2.2um, 2.94um	200mW-150W	80mJ-300J
L40(150)A-EX	準分子激光，CO2激光	Φ50mm	0.15-0.4um, 10.6um	200mW-150W	80mJ-300J
L50(150)A-BB-35	50W連續測量，150W間斷測量	Φ35mm	0.19-20um	100mW-150W	40mJ-300J
L50(150)A	50W連續測量，150W間斷測量	Φ50mm	0.19-20um	200mW-150W	80mJ-300J
L50(150)A-LP1-35	長脈沖及連續激光高損傷閾值	Φ35mm	0.25-2.2um	100mW-150W	40mJ-300J
L50(150)A-PF-35	短脈沖激光高塤傷閾值	Φ35mm	0.15-20um	100mW-150W	50mJ-300J
L50(300)A	極大口徑探頭	Φ65mm	0.19-20um	400mW-300W	120mJ-300J
L50(300)A-LP1	長脈沖及連續激光高損傷閾值	Φ65mm	0.25-2.2um	400mW-300W	120mJ-300J
L50(300)A-PF-65	短脈沖激光高塤傷閾值	Φ65mm	0.15-20um	400mW-300W	200mJ-300J
L50(300)A-IPL	IPL光測試	Φ65mm	0.5-1.1um	400mW-300W	80mJ-300J

Ophir高功率熱電堆探頭：

高靈敏度：50 mW-100 kW；

波長響應范圍：0.15-20 um；

制冷方式：風扇，水冷；

可用于單發脈沖能量測量，還提供美容IPL光專用測試探頭；

提供光纖適配器、BNC模擬輸出等附件；

按功率大小分為三組：

1）50 mW—500 W 風扇制冷系列熱電堆功率計探頭

可選標準探頭：

產品型號	產品特點	探頭口徑	波長范圍	功率范圍	能量范圍
F100A-PF-DIF-18	短脈寬激光風冷探頭	Φ17.5mm	0.24-2.2um	50mW-100W	60mJ-200J
F100A-PF-DIF-33	短脈寬激光風冷探頭	Φ33mm	0.24-2.2um	50mW-100W	60mJ-200J
FL250A-BB-35	風冷250W探頭	Φ35mm	0.19-20um	150mW-250W	50mJ-300J
FL250A-LP1-35	長脈沖及連續激光高損傷閾值	Φ35mm	0.25-2.2um	150mW-250W	50mJ-300J
FL250A-LP1-DIF-33	連續及長脈沖激光高損傷閾值	Φ33mm	0.4-3um	200mW-250W	200mJ-600J
FL250A-BB-50	風冷250W大口徑探頭	Φ50mm	0.19-20um	150mW-250W	80mJ-300J
FL400A-BB-50	風冷400W探頭	Φ50mm	0.19-20um	300mW-400W	75mJ-600J
FL400A-LP-50	連續及長脈沖激光高損傷閾值	Φ50mm	0.4-1.5um, 10.6um	300mW-400W	75mJ-600J
FL500A	風冷500W探頭	Φ65mm	0.19-20um	500mW-500W	100mJ-600J
FL500A-LP1	高損傷閾值	Φ65mm	0.25-2.2um	500mW-500W	100mJ-600J

2）1 W—1500 W 水冷系列熱電堆功率計探頭

可選標準探頭：

產品型號	產品特點	探頭口徑	波長范圍	功率范圍	能量范圍
L250W	水冷，極薄250W探頭	Φ50mm	0.19-20um	4W-250W	200mJ-200J
L300W-LP	水冷，極薄300W探頭	Φ50mm	0.14-1.5um, 10.6um	4W-300W	200mJ-300J
1000W	水冷1000W探頭	Φ34mm	0.19-20um	5W-1000W	300mJ-300J
1000W-LP	高損傷閾值	Φ34mm	0.4-1.5um, 10.6um	5W-1000W	300mJ-300J
L1500W	水冷1500W探頭	Φ50mm	0.19-20um	15W-1500W	500mJ-200J
L1500W-LP	高損傷閾值	Φ50mm	0.4-1.5um, 10.6um	15W-1500W	500mJ-200J

3）20 W—100 K W 水冷系列熱電堆功率計探頭（百萬瓦功率計探頭！）

可選標準探頭：

產品型號	產品特點	探頭口徑	波長范圍	功率范圍
5000W	水冷5000W探頭	Φ50mm	0.19-20um	20W-5000W
5000W-LP	高損傷閾值	Φ50mm	0.4-1.5um, 10.6um	20W-5000W
10K-W	高損傷閾值水冷10kW探頭	Φ45mm	0.8-1.1um, 10.6um	100W-10,000W
30K-W-V1-C	水冷30KW二氧化碳激光探頭	Φ74mm	10.6um	100W – 30KW
100K-W	水冷100KW探頭	Φ200mm	0.8 –1.1μm. Calibrated for 1070nm	10 – 100kW
