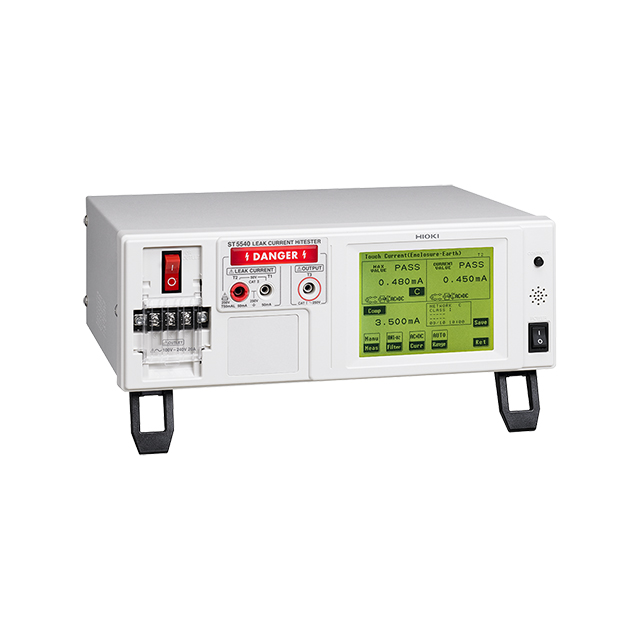

HIOKI ST5540 泄漏電流測試儀日本HIOKI

更新時間:2025-03-13

瀏覽量:3345

品牌：日本HIOKI
型號：ST5540
描述：ST5540由模擬人體的測量網絡和高頻電壓表組成，還能夠切換電源極性，并在被測設備的模擬單一故障條件下進行測量。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

HIOKI ST5540 泄漏電流測試儀描述：

說明手冊 宣傳冊

為了保證電氣產品的安全使用，必須經常進行絕緣電阻、耐壓、接地電阻、漏電流等電氣安全測試。HIOKI漏電流測試儀符合醫療電氣設備以及非醫療電氣設備的法律和標準，可用于測量從計算機到醫療設備的所有類型電氣產品的漏電流。

ST5540由模擬人體的測量網絡和高頻電壓表組成，還能夠切換電源極性并在被測設備模擬單一故障條件下進行測量。

漏電流測量 - 對電氣安全至關重要

ST5540 系列具有改進的測量方法，并且由于其不間斷的極性切換能力而顯著縮短了循環時間。新器件支持高達 20A 的額定電流，非常適合與按照新標準構建的產品一起使用。

醫療電氣設備的漏電流測試

為了防止觸電危險，電氣設備使用的電源與可能與身體接觸的設備部件隔離。然而，絕緣電阻不可能達到無窮大。一些漏電流始終存在，并且其大小會隨著絕緣性能隨時間的推移而降低。漏電流測試儀 ST5540/ST5541 提供了一種易于操作的解決方案，用于測量電氣設備中的漏電流，使其非常適合廣泛的應用，從生產線到設備維護和檢查。

主要特征

醫療用電氣設備符合 IEC 60601-1:2005 Ed 3.0、JIS T 0601-1:2012，對于電氣安全至關重要 (*1)

符合電氣用品安全法、JIS、IEC、UL等通用電氣設備標準

不間斷的極性切換功能大大縮短了循環時間

支持高達 20 A 的額定電流，使儀器具有足夠的能力來測試符合新標準的產品

通信功能和外部 I/O 支持允許在生產線上進行自動測試

基本規格

測量方法	測量人體模擬電阻點的電壓降，計算和顯示電流值，真有效值測量，測量單元相對于儀器接地浮動。
測量模式	泄漏電流測量、電壓測量、安全導體電流測量
符合標準（NW：人體模擬阻力）	[NW-A] ? 電氣用品安全法 [NW-B1] ? 醫療電氣設備：IEC 60601-1:1988+ A1:1993+ A2:1995、JIST 0601-1:1999 [NW-B2] ?醫療電氣設備：IEC 60601-1:2005+ A1:2012、JIS T 0601-1:2012 和補充 1:2014、IEC 62353 [NW-C] ? 接觸電流和保護導體電流的測量：IEC 60990:2016 ?測量、控制和實驗室用電氣設備：IEC 61010-1:2010+ A1:2016 ? 信息技術設備：IEC60950-1:2005+ A1:2009+ A2:2013 ? 音頻、視頻和類似電子設備：IEC 60065 :2014 ? 電動汽車人員保護系統：UL 2231-1:2012（2016 年修訂）、UL-2231-2:2012（2016 年修訂） [NW-D] ? 對于 UL：UL 1492:1996（2013 年修訂） [NW-G] ? 用于測量、控制和實驗室用途的電氣設備；潮濕條件下的電流測量電路：IEC 61010-1:2010+ A1:2016
漏電流測量	接地漏電流、3 種接觸電流、7 種患者漏電流、患者測量電流、4 種總患者漏電流、自由電流測量、3 種外殼漏電流
測量電流	直流、交流（真有效值，0.1 Hz 至 1 MHz）、交流+直流（真有效值，0.1 Hz 至 1 MHz）、交流峰值（15 Hz 至 1 MHz）
測量范圍	DC / AC / AC+DC 模式：50.00 mA/ 5.000 mA/ 500.0 μA/ 50.00 μA AC 峰值模式：75.0 mA/ 10.00 mA/ 1.000 mA/ 500.0 μA
測量精度（電流測量）	直流測量：±2.0% rdg. ±6 dgt. （典型值）交流/交流+直流測量：±2.0% rdg. ±6 dgt. （15 Hz 至 100 kHz，典型值）交流峰值測量：±2.0% rdg. ±6 dgt. （15 Hz 至 10 kHz，典型值）
接口	外部 I/O、醫療設備繼電器輸出、USB 1.1（通信）、RS-232C
功能性	110%電壓施加、自動測試、100個目標設備的數據存儲、時鐘、數據備份、打印輸出（可選）等。
電源	100/120/220/240 V AC（訂購時指定），50/60 Hz，30 VA 額定功率
目標設備電源輸入	100 至 250 V AC，50/60 Hz 端子塊輸入額定電流：20 A
目標設備電源輸出	端子塊輸出：20 A 插座輸出：15 A
尺寸和質量	320 毫米（12.60 英寸）寬 × 110 毫米（4.33 英寸）高 × 253 毫米（9.96 英寸）深，4.5 千克（158.7 盎司）
隨附配件	測試線L2200（ST5540用，紅色×2，黑色×1）×1套，外殼探頭9195×1，電源線×3，測量線備用保險絲×1，使用說明書×1，CD-ROM×1

ST5540、ST5541 功能列表（網絡）

物品	ST5540	ST5541
網絡A （電氣用品安全法）	○	○
網絡B（醫療用電氣設備）	○	-
網絡 C (IEC 60990)	○	○
網絡 D (UL)	○	○
網絡E（通用1）	○	○
網絡F（通用2）	○	○
網絡 G (IEC 61010-1)	○	○

功能一覽（主要功能）

物品	ST5540	ST5541
開機極性切換功能	○	○
額定電流20A	○	○
檢查保險絲熔斷的功能	○	○
頻段切換	○	-
110%電壓輸出端子（T3端子）	○	-
S10、S12、S13、E端子	○	-

功能列表（測試漏電流模式）

物品	ST5540	ST5541
對地漏電流	○	○
接觸電流	○	○
病人輔助電流	○	-
患者漏電流	○	-
患者總漏電流	○	-
自由電流	○	○
外殼 - 對地漏電流	○	○
外殼 - 外殼漏電流	○	○
外殼 - 線路漏電流	○	○
患者漏電流 I	○	-
患者漏電流 II	○	-
患者漏電流 III	○	-
