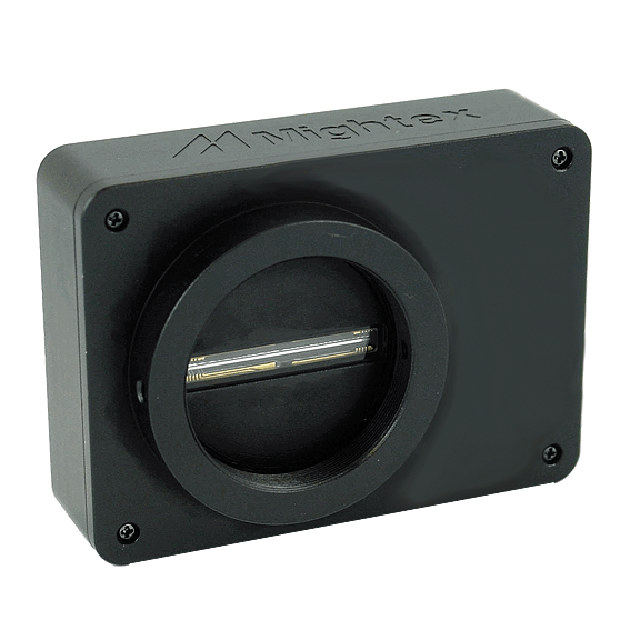

TCN/TCE-1209-U 帶外部觸發器的USB2.0高速2048像素12位CCD線相機描述：

數據表

Mightex 的 TCN/TCE-1209-U 線陣相機是一款高性價比的高性能單色線陣 CCD 相機，基于單線 2048 像素 CCD 芯片，具有 USB2.0 （480 Mb/s） 接口。與面陣相機相比，CCD線陣相機具有多項優勢，包括高光學線性分辨率，允許系統開發人員使用相機通過垂直于掃描線移動物體或CCD來捕獲二維（2-D）圖像。TCN/TCE-1209-U是一款緊湊型線性相機，非常適合工業過程控制、光學、生物學、光譜學和反射成像等各種OEM應用。TCN/TCE-1209-U 線陣攝像機的設置非常簡單：用戶只需安裝應用軟件（包含在隨附包中），然后使用 USB 電纜將線陣攝像機連接到 PC。無需安裝DAC卡，也無需外接電源。還提供功能齊全的 SDK 和 Linux 驅動程序。

特征

兼容 USB2.0 （480Mb/s）

板級和封閉式

無需外部電源

可選 F 卡口鏡頭適配器（P/N：ACC-LCE-F）

光積分時間可在 300us 至 3.3s 之間調節

2048方形像素硅線性CCD陣列

（14m x 14μm 像素尺寸）

12 位 A/D 轉換器

高掃描速率（高達 3,300 次掃描/秒）

外部觸發能力

4 個 GPIO 引腳

適用于用戶應用程序的 SDK

Linux 驅動程序

演示圖形用戶界面

兼容 Windows 2000、XP、Vista、7/8/10

應用

工業過程控制

機器視覺

性能規格

* 幀速率取決于曝光時間設置。當曝光時間設置為 0.3ms 時，相機在連續模式下可以達到 3,300 次/秒的掃描次數。

產品重量：

TCE-1209-U：233g

TCN-1209-U：105g

TCN-1209-UW：105g

SDK 特性

* SDK 會提供回調，會向用戶發送 Frame 數據以及每個幀的相關屬性。不建議即插即用。這些屬性包括：曝光時間、時間戳、觸發事件計數和過度曝光標志。
