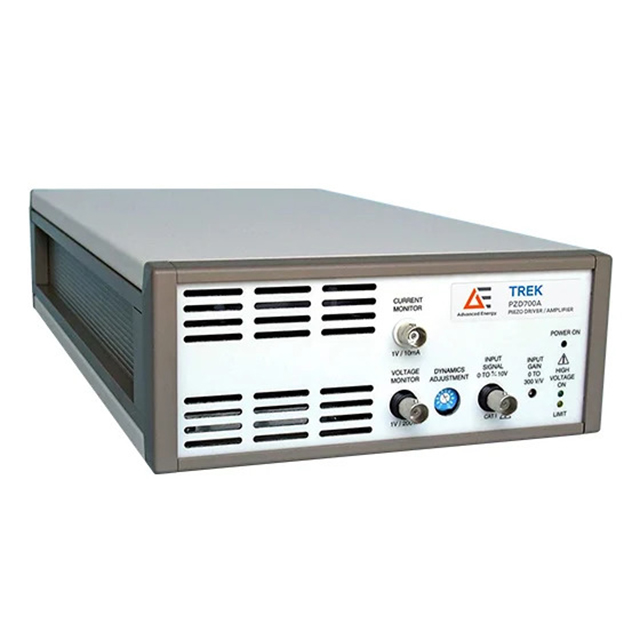

美國Trek PZD700A 高壓壓電驅動器/功率放大器

更新時間:2025-03-13

瀏覽量:2512

品牌：美國Trek
型號：Trek PZD700A
描述：Trek PZD700A 是一款高壓壓電驅動器和放大器，可在雙極或單極范圍內精確控制客戶指定的輸出電壓。它通過利用四象限有源輸出級將電流吸收或拉入電抗或電阻負載，實現了電抗負載所需的良好輸出響應和高轉...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Trek PZD700A 高壓壓電驅動器/功率放大器描述：

數據表

Trek PZD700A是一款高壓直流穩定壓電驅動器/放大器，旨在通過利用四象限有源輸出級將電流吸收或提供給無功或電阻性負載，實現無功負載所需的精確輸出響應和高轉換速率。Trek PZD700A被配置為非反相放大器。反向配置可用。這兩種配置都可以作為單通道或雙通道儀器使用。它們可在臺式操作或19英寸機架安裝。

Trek PZD700A 是一款高壓壓電驅動器和放大器，可在雙極或單極范圍內精確控制客戶指定的輸出電壓。它通過利用四象限有源輸出級將電流吸收或拉入電抗或電阻負載，實現了電抗負載所需的精確輸出響應和高轉換速率。Trek PZD700A 配置為同相放大器。提供反相配置。兩種配置均可用作單通道或雙通道儀器。Trek PZD700A 可在臺式操作或通過 19 英寸機架安裝。

產品亮點

數字化支持

自動功率限制

動態調整可優化各種負載參數的交流響應

每臺設備均提供 NIST 可追溯校準證書

用于驅動電容負載的四象限輸出

調整增益，0 至 300 V/V

由于輸出噪聲低，因此具有良好的輸出

免維護運行和全固態設計，節省成本

通過閉環系統實現高精度

通過短路保護保護設備

產品應用

壓電驅動/控制

激光調制

MEMS

半導體研究

壓電減震

產品規格

輸出電壓范圍	雙極性：0 至 ±700 V DC 或峰值 AC 單極性：0 至 +1.4 kV DC 或 0 至 -1.4 kV DC 或峰值 AC
輸出電流范圍	雙極性：0 至 ±200 mA 單極性：0 至 ±50 mA
輸入電壓范圍	0 至 ±10 V DC 或峰值 AC
輸入阻抗	90 k Ω，標稱（非反相）；1 M Ω 標稱值，（反相）
直流電壓增益	0 至 300 V/V，可使用前面板電位器調節
直流電壓增益精度	出廠設置增益為 200 V/V 時優于 0.1%
輸出噪聲	對于 1 nF 負載，20 kHz 時小于 50 mV rms 空載時小于 100 mV rms 至 20 kHz
大信號帶寬	雙極性：DC 至大于 125 kHz 單極性：直流至大于 120 kHz
小信號帶寬	DC 至大于 200 kHz
尺寸	110 mm H x 220 mm x W 445 mm D
重量	5 kg (11 lb)
工作溫度	0 to 40°C (32 to 104°F)
相對濕度	~85%，非冷凝
輸出功率（W）	140
最大輸出電流（A）	±0.2
轉換速率（V/ms）	>380000
輸出電流范圍（mA）	0 至 ±100
輸出電壓范圍（V）	0 至 ±700
