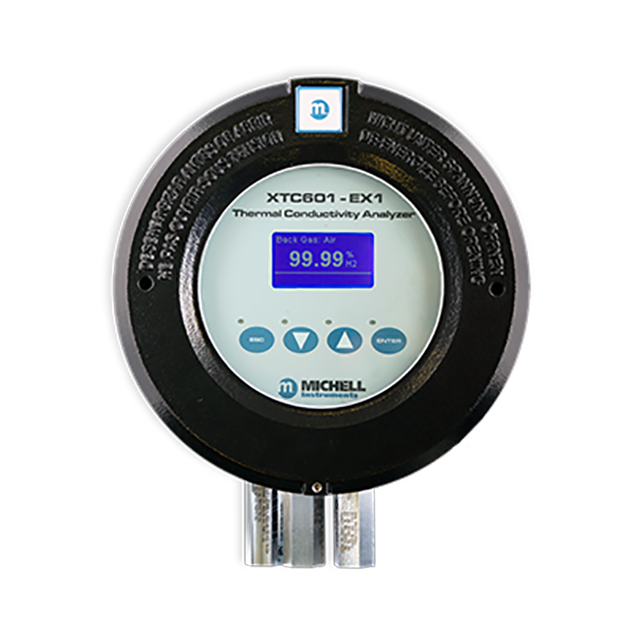

Michell XTC601 HCG 用于氫冷發電機的二元氣體分析儀 PST/Michell

更新時間:2025-03-13

瀏覽量:1871

品牌：PST/Michell
型號：XTC601 HCG
描述：二元氣體分析儀專門用于測量氫冷發電機運行和維護期間出現的氣體混合物。主要測量氫氣（H2）純度，以空氣為背景氣體，其次是在系統吹掃期間監測二氧化碳（CO2）中的氫，后在維護期間監測二氧化碳/空氣。該分析...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

在維護和運行期間監測混合氣體

特點

適合用于 ATEX, IECEx, TC TR Ex & CCSAUS 認證的危險區域

監測氫冷卻發電機三個階段 -正常運行，吹掃和維護

可遠程改變測量階段以匹配維護計劃

通過 4-20 mA 輸出指示量程

觸摸屏顯示，無需動火作業許可就可以校準或調整

帶EExd外殼的結構緊湊和堅固的設計

IP66 防護外殼

低維護，使用成本低

二元氣體分析儀專門用于測量氫冷發電機運行和維護期間出現的氣體混合物。主要測量氫氣（H2）純度，以空氣為背景氣體，其次是在系統吹掃期間監測二氧化碳（CO2）中的氫，后在維護期間監測二氧化碳/空氣。該分析儀適用于一般用途或危險區域，并采用非消耗傳感器技術，使使用成本降到低。

規格

性能
階段	階段 1 - 空氣中的 H₂	階段 2 - CO₂中的 H₂	階段 3 - 空氣中的 CO₂
量程	80-100% 或 90-100%	0-100%	0-100%
顯示分辨率	0.01%	0.1%	1%
響應時間 (T90)	<20 s	<20 s	<50 s
推薦校準	每月	使用前	每年
測量技術	熱導傳感器
氣體要求	無冷凝樣氣帶顆粒 <3μm
顯示類型	背光 LCD
重復性	量程的 ±0.2%
線性	量程的 ±1%
樣氣流速	100 - 600 ml/min
樣氣流效應 (校準@ 300 ml/min)	< 量程的 1% 100 - 600 ml/min
樣氣壓力	0 - 3 barg 帶通氣孔
樣氣溫度	0 - +45°C 最大
樣氣室溫度	+50°C
電氣參數
模擬輸入	2 個 4-20 mA 輸入一個控制選擇的階段一個用于可以顯示在屏幕上的外部傳感器
模擬輸出	2 個 4-20 mA 輸出: mA 1 =濃度 mA 2 = 階段指示
報警	2 個單極轉換 (SPCO) 繼電器 (250 V, 5 A 最大)
數字通信	MODBUS RTU 基于 RS485 協議
電源	24 V DC; 1.5 A 最大
工作環境
環境溫度	-15 - +55°C
機械參數
預熱和穩定時間	< 30 分鐘
尺寸	234 x 234 x 172mm (w x d x h)
重量	9.7kg
接液材質	316 不銹鋼，硼酸鹽玻璃，鉑，氟橡膠
O型圈材質	氟橡膠
氣體連接	1/8” NPT
防護等級	IP66, NEMA 4
危險區域認證
ATEX	II 2GD Ex d IIB +H2 T6 Gb Ex tb IIIC T85°C Db IP66 -15°C - +55°C
IECEx	Ex d IIB +H2 T6 Gb Ex tb IIIC T85°C Db IP66 -15°C - +55°C
_CCSA_US	Class I, Division 1, Groups B,C,D T6C
TC TR	1Exd IIB+H2 T6 Gb
