更新時間:2025-11-08
瀏覽量:965
產品介紹
數據表 外形圖

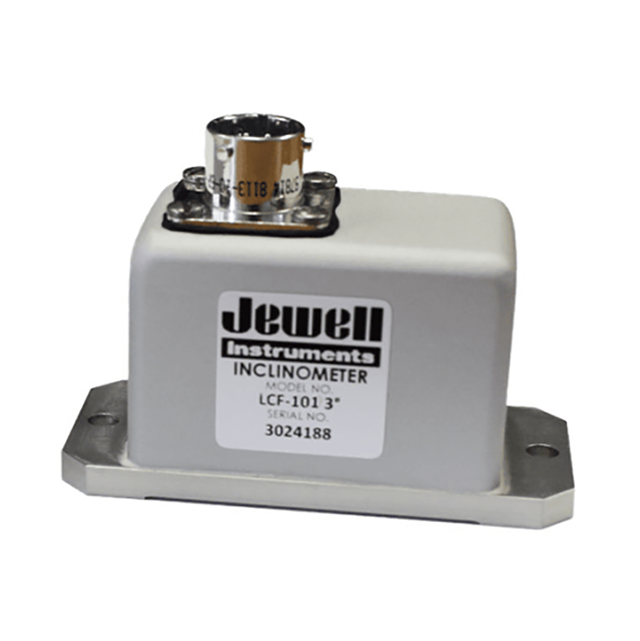

Jewell LCF 系列彎曲懸掛伺服流體阻尼傾角儀是一種 ±1° 至 ±90° 的設備，專為存在高水平沖擊和振動的應用而設計。LCF 單元的特點是導通重復性和低的滯后。本機提供針端子連接或 6 針電纜連接。
產品規格
| 輸入范圍（°） | ±1.0 | ±14.5 | ±30.0 | ±90.0 |
| 滿量程輸出（直流電壓，滿量程輸出±5%）1 | ±5 | ±5 | ±5 | ±5 |
| 非線性度（最大滿量程輸出百分比）2 | 0.05 | 0.02 | 0.02 | 0.05 |
| 比例因子（伏特/g，標稱值） | 286.5 | 20.0 | 10.0 | 5.0 |
| 比例因子溫度靈敏度（最大百萬分之一/°C） | 100 | 100 | 100 | 100 |
| 帶寬（-3dB，赫茲，標稱值） | 3.0 | 30.0 | 30.0 | 30.0 |
| 橫向軸錯位（最大角度） | 0.15 | 0.05 | 1.00 | 1.00 |
| 偏置（伏特，最大值） | 0.500 | 0.100 | 0.100 | 0.050 |
| 0°傾斜溫度靈敏度（最大伏特/°C） | 0.015 | 0.001 | 0.0005 | 0.0003 |
| 分辨率和閾值（微）3 | 1 | 1 | 1 | 1 |
| 尺寸 | 3.10 × 1.525英寸 |
| 特性 |
? 直接轉向架安裝 ? 3 - 30赫茲帶寬 ? 毫克級偏置和比例因子 ? 高電平±5伏直流輸出 ? -40°C至+80°C溫度范圍 |
| 應用 |
? 重型建筑、平整作業 ? 船舶和駁船調平 ? 偏差測量 ? 鋼鐵行業連鑄 ? 武器平臺調平 ? 飛機飛行控制 ? 機器人垂直參考 ? 汽車制造懸掛安裝 ? 地球物理低量程傾斜傳感 ? 平臺定向 ? 水壩閘門控制 |
| 輸入電壓范圍（直流電壓） | ±12至±18 |
| 輸入電流（毫安，最大值） | ±15 |
| 噪聲（最大有效值電壓） | 0.002 |
| 輸出阻抗（歐姆，標稱值） | 100 |
| 工作溫度范圍 | -40°C至+80°C |
| 極限溫度范圍 | -60°C至+90°C |
| 沖擊 | 1000g，1毫秒，半正弦波 |
| 密封 | 環氧樹脂 |
