數據表 LCF-300C 外形圖 LCF-300P 外形圖

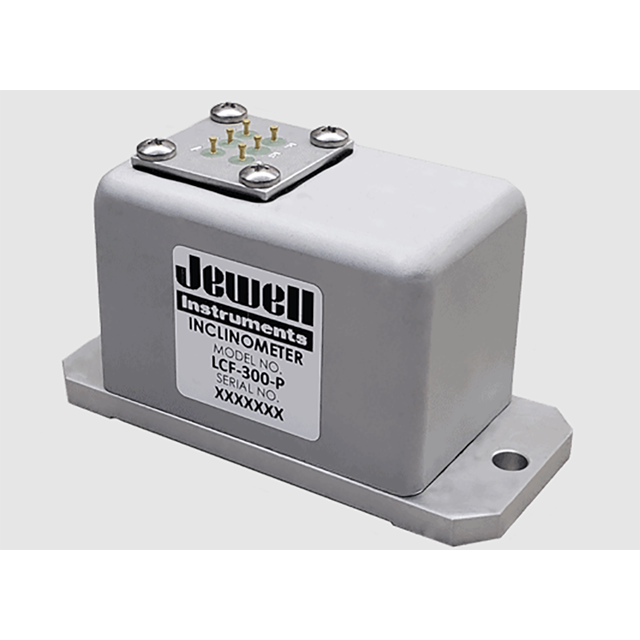

Jewell LCF-300系列彎曲懸掛伺服流體阻尼傾角儀是一種 ±1° 至 ±90° 的設備，專為存在高水平沖擊和振動的應用而設計。LCF-300 裝置的特點是導通可重復性佳，滯后低。它提供三種不同的版本（D、L 或 S），不同的輸入和輸出，并帶有 6 針連接器或針端子選項，以滿足您的特定需求。
產品規格：LCF-300-D：±5V 輸出
| 輸入范圍（°） | ±1.0 | ±3.0 | ±14.5 | ±30.0 | ±60.0 | ±90.0 |
| 滿量程輸出（VDC，滿量程輸出 ±5%）1 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| 非線性度（%滿量程輸出 最大值）2 | 0.05 | 0.02 | 0.02 | 0.02 | 0.02 | 0.05 |
| 比例因子（伏特/g，標稱值） | 285.5 | 95.5 | 20.0 | 10.0 | 5.8 | 5.0 |
| 比例因子溫度靈敏度（PPM/°C 最大值） | 350 | 300 | 100 | 60 | 60 | 60 |
| 帶寬（-3dB，Hz，標稱值） | 0.5 | 2 | 15 | 20 | 30 | 30 |
| 橫向軸不對準度（° 最大值） | ±0.25 | ±0.25 | ±0.50 | ±0.50 | ±0.50 | ±0.50 |
| 0° 輸出（伏特范圍） | ±0.10 | ±0.04 | ±0.02 | ±0.02 | ±0.02 | ±0.02 |
| 0° 輸出溫度靈敏度（伏特/°C 最大值） | 0.015 | 0.005 | 0.001 | 0.0005 | 0.0004 | 0.0003 |
| 分辨率與閾值（μ）3 | 1 | 1 | 1 | 1 | 1 | 1 |
| 軸數 | 1 |
| 輸入電壓范圍（VDC） | ±12 至 ±18 |
| 噪聲（Vrms，最大值） | 0.002 |
| 輸入電流（mA，最大值） | ±15 |
| 輸出阻抗（歐姆，標稱值） | 10 |
| 工作溫度范圍 | -40°C 至 +80°C |
| 存儲溫度范圍 | -60°C 至 +90°C |
| 沖擊 |
1500g，0.5 毫秒，半正弦波 |
| 密封 | IP65 |
LCF-300-L：4-20mA 輸出
| 輸入范圍（°） | ±1.0 | ±3.0 | ±14.5 | ±30.0 | ±60.0 | ±90.0 |
| 滿量程輸出（mA ±1%）1 | 4-20 | 4-20 | 4-20 | 4-20 | 4-20 | 4-20 |
| 非線性度（%FRO 最大值）2 | 0.05 | 0.03 | 0.03 | 0.03 | 0.03 | 0.05 |
| 比例因子（mA/g，標稱值） | 458.4 | 152.9 | 32.0 | 16.0 | 9.2 | 8.0 |
| 比例因子溫度靈敏度（PPM/°C 最大值） | 350 | 300 | 100 | 60 | 60 | 60 |
| 帶寬（-3dB，Hz，標稱值） | 0.5 | 2 | 15 | 20 | 30 | 30 |
| 橫向軸偏移（° 最大值） | ±0.25 | ±0.25 | ±0.50 | ±0.50 | ±0.50 | ±0.50 |
| 0° 輸出（mA） | 12 ±0.6 | 12 ±0.6 | 12 ±0.3 | 12 ±0.3 | 12 ±0.3 | 12 ±0.3 |
| 0° 輸出溫度靈敏度（伏特/°C 最大值） | 0.024 | 0.01 | 0.002 | 0.001 | 0.001 | 0.0008 |
| 分辨率和閾值（μ）3 | 1 | 1 | 1 | 1 | 1 | 1 |
| 軸數 | 1 |
| 輸入電壓范圍（VDC） | 20至30 |
| 噪聲（Vrms，最大值） | 0.002 |
| 輸入電流（mA，最大值） | 40 |
| 工作溫度范圍 | -55°C至+85°C |
| 存儲溫度范圍 | -60°C至+90°C |
| 沖擊 | 500g，1毫秒，?正弦波 |
| 密封 | IP65 |
LCF-300-S：0-5V 輸出
| 輸入范圍（°） | ±1.0 | ±3.0 | ±14.5 | ±30.0 | ±60.0 | ±90.0 |
| 滿量程輸出（VDC ±0.5%）1 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 |
| 非線性度（%FRO 最大值）2 | 0.05 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 |
| 比例因子（伏特/克，標稱值） | 143.2 | 47.8 | 10.0 | 5.0 | 2.9 | 2.5 |
| 比例因子溫度靈敏度（PPM/°C 最大值） | 350 | 150 | 100 | 60 | 60 | 60 |
| 帶寬（-3dB，Hz，標稱值） | 0.5 | 2 | 15 | 20 | 30 | 30 |
| 橫向軸偏移（° 最大值） | 0.25 | 0.50 | 0.50 | 0.50 | 1.0 | 1.0 |
| 0° 輸出（mA） | 2.48 至 2.52 | 2.48 至 2.52 | 2.48 至 2.52 | 2.48 至 2.52 | 2.48 至 2.52 | 2.48 至 2.52 |
| 0° 輸出溫度靈敏度（伏特/°C 最大值） | 0.0015 | 0.005 | 0.001 | 0.0005 | 0.0004 | 0.0003 |
| 分辨率與閾值（μ）3 | 1 | 1 | 1 | 1 | 1 | 1 |
| 軸數 | 1 |
| 輸入電壓范圍（VDC） |
+9 至 +18 |
| 噪聲（Vrms，最大值） | 0.002 |
| 輸入電流（mA，最大值） | 40 |
| 輸出阻抗（歐姆，標稱值） | 1 |
| 工作溫度范圍 |
-40°C 至 +80°C |
| 存儲溫度范圍 | -60°C 至 +90°C |
| 沖擊 | 1500g，0.05 毫秒，半正弦波 |
| 密封 | IP65 |
| 重量 | 8.11 盎司 |
| 尺寸 | 1.38 × 3.10 × 1.82 英寸 |
| 特性 |
? 微弧度分辨率 ? 可提供溫度補償 ? 成本低于傳統力傳感器 ? 可提供 ±5V DC、0-5V DC 和 4-20mA 輸出 ? 可提供多種輸入電源選項 ? 符合 RoHS 標準 |
| 應用 |
? 高精度巖土工程 ? 石油和天然氣、立管傾斜監測 ? 鐵路軌道維護設備 ? 路面剖面測量車 ? 車輛車輪定位 ? 機器人技術 |
