產品介紹
數據表 RMIW 單端輪廓圖 RMIW 雙端輪廓圖

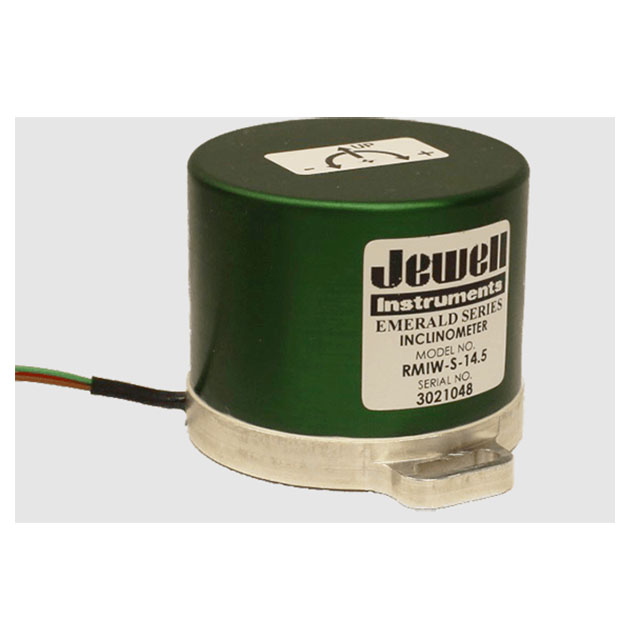

Jewell RMIW系列，符合RoHS標準，配備彎曲懸掛，伺服傾斜儀是一種精密的內部坡度感測儀器。RMIW有三種不同版本（D、L或S），可根據客戶指定的安裝方式和不同的輸入輸出規格，以滿足您的需求。
產品規格
| 輸入范圍（°） | ±3.0 | ±14.5 | ±30.0 | ±45.0 | ±60.0 | ±90.0 |
| 滿量程輸出（直流電壓，滿量程輸出±5%）1 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| 非線性度（滿量程輸出的最大百分比）2 | 0.05 | 0.02 | 0.02 | 0.02 | 0.04 | 0.05 |
| 比例因子（伏特/g，標稱值） | 95.5 | 20.0 | 10.0 | 7.1 | 5.8 | 5.0 |
| 比例因子溫度靈敏度（百萬分之一/°C，最大值） | 100 | 100 | 100 | 100 | 100 | 100 |
| 帶寬（-3dB，赫茲，標稱值） | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 |
| 輸出軸偏移（°，最大值） | 0.25 | 0.50 | 0.50 | 0.50 | 0.50 | 0.50 |
| 擺軸偏移（°，最大值） | 0.25 | 0.50 | 0.50 | 0.50 | 0.50 | 0.50 |
| 0°輸出（電壓范圍） | ±0.05 | ±0.05 | ±0.05 | ±0.05 | ±0.05 | ±0.05 |
| 0°輸出溫度靈敏度（伏特/°C，最大值） | 0.0070 | 0.0017 | 0.0010 | 0.0008 | 0.0007 | 0.0007 |
| 分辨率和閾值（微）3 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 |
| 軸數 | 1 |
| 輸入電壓范圍（直流電壓） | ±12 至 ±18 |
| 噪聲（有效值電壓，最大值） | 0.002 |
| 輸入電流（毫安，最大值） | 40 |
| 輸出阻抗（歐姆，標稱值） | 10 |
| 工作溫度范圍 | -55°C 至 +85°C |
| 存儲溫度范圍 | -60°C 至 +90°C |
| 沖擊 | 500g，1 毫秒，半正弦波 |
| 密封等級 | IP65 |
| 重量 | 4.2 盎司 |
| 尺寸 | 2.27 × 2.60 × 1.72 英寸 |
| 特點 |
? 可水平或垂直安裝 ? 堅固耐用 ? 成本低于傳統力傳感器 ? 平衡式傾角儀 ? 高精度 ? 比微機電系統（MEMS）技術精度更高 ? 可承受高達 500g 的沖擊 ? 可提供 ±5V 直流、0-5V 直流和 4-20mA 輸出 ? 可提供單端和雙電源輸入 ? 符合 RoHS 標準 |
| 應用 |
? 車輪定位 ? 建筑設備 ? 天線定位 ? 機器人技術 ? 跨軌管理 ? 傾斜安全系統 ? 工業和加工設備 |
