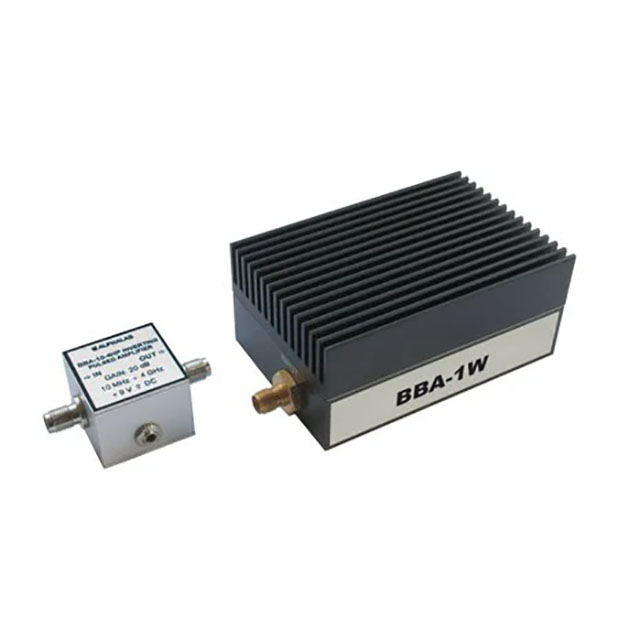

ALPHALAS BBA 系列寬帶脈沖放大器 BBA-10

更新時間:2025-03-13

瀏覽量:2216

品牌：ALPHALAS
型號：BBA
描述：BBA系列快寬帶放大器在電信、高速電子、特別是激光和光子學研究中得到廣泛應用。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

BBA 系列寬帶脈沖放大器描述：

數據表

BBA 系列型號：BBA-10,BBA-10-4HP,BBA-15,BBA-100,BBA-100-VG,BBA-1W,PS-BBA-09-EU,PS-BBA-09-WW,PS-BBA-12-WW.PS-BBA-15-WW

特征

寬的帶寬

低噪聲

高增益

抗噪性

緊湊型同軸設計

交流耦合

應用

電信

高速電氣測量

高速光學測量

激光研究

光子學研究

光子計數

AOM驅動程序

激光二極管驅動器

BBA系列快寬帶放大器廣泛應用于電信、高速電子，尤其是激光和光子學研究。

BBA系列主要用于放大我們的UPD系列快光電探測器的信號。這種組合是雪崩光電二極管的廉價替代品。

+20 dB增益版本的BBA-10（x10振幅放大）具有僅2.8 dB的低噪聲。BBA-10-4HP是高功率/高頻版本，在50歐姆負載下輸出功率高達70 mW，峰值振幅最大為2.6 V。當需要高輸出水平和更寬的帶寬時，該模型是必不可少的。增益擴展到4 GHz和+13 dB。高功率BBA-1W型號具有1W輸出功率，范圍為50 MHz至1 GHz。

型號BBA-15和BBA-100可提供更高的增益（x15或x100）。

可變增益型號BBA-100-VG在各種應用中提供了較大的靈活性。振幅放大高達100倍，可檢測低電平信號。

單電壓電源和緊湊的設計確保了用戶友好的操作。

BBA系列放大器參數

型號	BBA-10	BBA-10-4HP	BBA-15	BBA-100	BBA-100-VG	BBA-1W
類型	inverting	inverting	inverting	non-inverting	non-inverting	inverting
阻抗	50 Ω	50 Ω	50 Ω	50 Ω	50 Ω	50 Ω
帶寬 [GHz]	0.01 - 3	0.01 - 4	0.01 - 2	0.01 - 2	0.01 - 2	0.05 - 1
增益 [dB] @1 GHz / @2 GHz / @3 GHz	21.0 / 18.7 / 16.6	19.2 / 17.2 / 15.1	24.5 / 19.0 / 15.0	43.5 / 36.5 / 30.0	43.5 / 36.5 / 30.0	30.0 / - / -
最大輸入功率 [dBm] / [mW]	13 / 20	13 / 20	13 / 20	-10 / 0.1	-10 / 0.1	-2.6 / 0.55
最大輸出功率 [dBm] / [mW]	12.5 / 17.5	18.4 / 69	12.5 / 17.5	18.4 / 69	18.4 / 69	30.0 / 1000
等效輸入噪聲 [μV]	35	53	47	35	43	57
噪聲系數 [dB]	2.8	4	3	7	7	7.5
飽和輸出功率 [dBm (-3 dB)] / 電平 [mV (rms)]	13.1 / 1010	18.5 / 1880	13.7 / 1080	18.5 / 1880	18.5 / 1880	31.5 / 8430
所需電源	+9 V / 35 mA	+9 V / 65 mA	+9 V / 35 mA	+9 V / 100 mA	+15 V / 200 mA	+12 V / 1 A
尺寸不包括連接器 [mm3]	25× 20 × 25	25× 20 × 25	25× 20 × 25	25× 20 × 25	105× 65 × 105	51× 35 × 77
射頻連接器類型	SMA (female)	SMA (female)	SMA (female)	SMA (female)	SMA (female)	SMA (female)

適用于 BBA 系列的低噪聲電源

型號	輸入	輸出
PS-BBA-09-EU	230 V AC, European standard	+9 V DC
PS-BBA-09-WW	100 - 240 V AC, for worldwide usage	+9 V DC
PS-BBA-12-WW	100 - 240 V AC, for worldwide usage	+12 V DC
PS-BBA-15-WW	100 - 240 V AC, for worldwide usage	+15 V DC
