CCD-S3600-D(-UV) 數字CCD線相機

更新時間:2025-03-13

瀏覽量:2391

品牌：ALPHALAS
型號：CCD-S3600-D(-UV)
描述：CCD-S3600-D（-UV）是一款完整的、可隨時使用的高速數字CCD線掃描相機。該設備具有許多獨特的功能。同時，它易于使用，非常緊湊，重量輕，不需要外部電源。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

CCD-S3600-D（-UV）數字CCD線相機描述：

數據表  產品手冊  應用實例

CCD-S3600-D(-UV) 是一款完整且隨時可用的高速數字 CCD 線掃描相機。該設備包括許多獨特的功能。同時它使用方便、非常緊湊、輕便并且不需要外部電源。

高靈敏度線性 CCD 傳感器陣列包含 3648 個有效像素，覆蓋較寬的光譜范圍。該傳感器由復雜的完全 FPGA 驅動的硬件控制。其他組件如 16 位 ADC、32 MB DDR2 RAM 和高速 USB 可確保高精度、大數據存儲和高速。亮點包括無丟失幀的高幀速率、對參數（例如積分時間）的精確控制、觸發輸入和輸出、多種操作模式和獨特的數據流模式。

CCD-S3600-D(-UV)適合需要簡單獲取光強度數據的新手用戶，以及想要“榨取”設備各項功能的用戶和專家。

CCD 相機支持所有主要操作系統，并且可以與多種編程語言進行交互，從而實現無限的后處理可能性。免費提供采集和查看器軟件、 USB 驅動程序、接口庫以及評論良好的 LabVIEW 和 C++ 應用程序。

Python 接口和 GUI 代碼由荷蘭萊頓大學物理研究所 Koen Schouten 開發，并在 GPLv3 下友好開源。

CCD 線陣相機為科學、研究、教育和 OEM 領域的眾多應用提供了好的經濟高效的解決方案。

特征

久經考驗的產品，具有面向未來的開放理念

科學、研究、教育和 OEM 應用的理想經濟高效解決方案

作為 OEM 產品用于多個制造商的設備

高靈敏度線性 CCD 傳感器陣列，具有 3648 個有效像素（每個像素 8 x 200 μm）、高光學分辨率和寬動態范圍

寬光譜范圍：
320 - 1100 nm：標準型號
200 - 1100 nm：帶-UV 選項（紫外線增強型傳感器蓋玻璃）
170 - 1100 nm：帶-UV-E選項（特殊增強型紫外線傳感器涂層，無蓋玻片）

高幀速率高達 269.5 fps ，無丟幀

觸發輸入和輸出，用于與外部設備同步

積分時間可設置為 10 μs - 1 分鐘，精確到 1 μs 步長

多種工作模式 & 多種觸發模式

板載數據存儲模式和獨特的直接數據流模式：以高幀速率捕獲無限數量的后續幀且不丟失幀（限制是您的存儲設備）

大型高速 32 MB DDR2 RAM，用于 4599 幀的板載數據存儲和數據緩沖

精確的高速 16 位 ADC （每像素 65536 個強度級別）

即插即用，完全軟件控制

高速 USB 2.0 (480 Mbit/s)

完全由FPGA驅動的硬件和高速電子設備可實現任何其他設備上找不到的獨特功能

硬件暗校正

USB供電，無需外接電源

設計非常緊湊

參數完全由軟件編程，易于使用

免費包含適用于 Windows 的采集和查看器軟件！

通過Microsoft WHQL 認證驅動程序的全自動驅動程序安裝，支持 Windows 10 和 Windows 11。還提供適用于舊版 Windows 版本（例如 8.x / 7 / Vista / XP）的驅動程序。

National Instruments LabVIEW 支持：免費提供 LabVIEW 驅動程序、注釋良好的 GUI 應用程序和示例。與 v8.6 以來的所有 LabVIEW 版本兼容。

Python GUI：由荷蘭萊頓大學物理研究所 Koen Schouten 開發，并在 GPLv3 下友好開源

C++ 支持：免費提供適用于 Windows 和 Linux 的演示接口的易于使用的代碼示例

通過開放的、面向未來的概念，還可以將設備與其他編程語言和開發平臺連接起來，以實現無限的后處理可能性，該概念具有免費、隨時可用的 FTDI USB 驅動程序和庫

多操作系統支持：Windows、Linux、Mac OS X 等（32 和 64 位）

立即添加未來操作系統支持：一旦 FTDI 發布新驅動程序，就可以立即從 FTDI 免費下載這些驅動程序并可用于該設備。與其他公司不同的是，ALPHALAS沒有定制FTDI的VID和PID，因此設備可以直接使用原版不斷更新的驅動程序，一經發布就可以直接使用。這也是 OEM 應用的理想選擇。

應用

科學、研究、教育以及 OEM 應用的理想選擇

非常適合移動設備/筆記本電腦/筆記本電腦以及臺式機使用

物理、化學、生物學、生物醫學、醫學（但不適用于人類）

激光、光學、光子學、光譜學

激光束分析和光譜測量

測量：光、熒光、M2、光束輪廓、單次自相關器

成像（可以通過平行移動進行一維或二維）、數據采集、機器視覺、監控、過程控制、工業 OEM 應用

規格

參數	規格	注釋
傳感器類型	高靈敏度線陣CCD	大量高靈敏度像素，高光學分辨率和寬光譜范圍。
有效傳感器像素	3648 pixels
傳感器像素總數	3694 pixels	包括光學黑色（遮光）像素和虛擬像素。
傳感器像素大小(寬x高)	8 μm x 200μm	該傳感器具有垂直拉長的像素，可實現高靈敏度。
傳感器有效長度	3648 x 8 μm = 29.184 mm
光譜范圍	200 nm-1100 nm ，帶紫外線選項 320 nm-1100 nm，無紫外線選項	必須明確訂購UV選項
動態范圍（典型值）	1000 : 1
瞬時信噪比（典型值）	300 : 1	可以通過信號平均大大增加
靈敏度（典型值）	160	高靈敏度CCD傳感器
積分時間（T_int）	10μs –1分鐘，步長可精確至1μs	積分時間可以在非常寬的范圍內以非常精確的步長進行控制。同樣的寬范圍也可用于外部同步觸發。
幀率	最大269.5 Hz（幀/秒）恒定幀速率，對應于3710微秒（3.71毫秒）的最小幀持續時間	幀速率取決于設置的積分時間。在流模式下，可以在無限時間內實現恒定的幀速率而不會丟失任何幀(僅受存儲設備的限制）
傳感器讀出時間	3710 μs (3.71 ms)	此時間由CCD傳感器指定
傳感器模式	T_int<3710μs 的快門模式 T_int ≥3710μs的非快門模式	CCD 相機會自動使用正確的傳感器模式
觸發輸入	Yes	外部設備可以觸發CCD
觸發輸出	Yes	CCD 可以觸發外部設備
模數轉換器	16 位模數轉換器	ADC，高速、高精度、低噪聲、低功耗
每像素位數	16 bits/pixel
每像素飽和度	65536
像素輸出速度	1 MHz (1μs/pixel)
從傳感器到內部RAM的讀出數據速率	2Mbytes/s
板載內存	32Mytes(256Mbits) 高速DDR2 RAM @266MHz	DDR2 RAM運行在266 MHz，用于板載數據存儲以及數據流模式下的緩沖
數據采集模式	板載數據存儲模式 (PC 可以在空閑時獲取數據) 數據流模式 (PC 立即獲取數據，幀數不受板載RAM的限制)	數據流模式允許用戶以最高幀速率將無限量的數據流到PC，而不會丟失任何幀。限制是數據存儲設備（如PC硬盤）
板載數據存儲	在提取任何幀之前，最多可以捕獲4599幀。	在電腦獲取之前，CCD最多可在板上存儲4599幀 ( 最高幀速率下約17秒)。有關捕獲幀的無限數量，請參見數據流模式。
數據流	在這種模式下，可以將不限數量的幀傳輸到PC。大的RAM用作FIFO幀緩沖區。	此模式允許實時捕獲無限數量的幀，并將其直接流式傳輸到PC的硬盤驅動器。在這種模式下，板載RAM用作大緩沖區。
以最高幀速率連續捕獲幀而不丟失任何幀	數據流模式下無限制的幀數和捕獲時間板載存儲模式下為4599幀	具有32 MB RAM的流技術可在最高幀速率下最多緩沖17秒。這使PC可以按時獲取數據。
觸發類型	內部和外部觸發	請參閱主要操作模式
主要工作模式	五種主要操作模式：1. 內部同步，連續運行，軟件捕獲啟動。2. 內部同步，連續運行，硬件捕獲啟動。3. 內部同步，連續運行，支持硬件捕獲。4.帶有外部硬件觸發器的單次觸發(傳感器保持清潔并準備就緒)，可用于高達500μs的T_int。5外部同步，連續運行，軟件捕獲啟動	每個工作模式可用于板載數據存儲模式和數據流模式
外部觸發輸入	是的，鍍金SMB連接器。在不同的工作模式下用作捕獲開始，捕獲啟用，單次觸發或同步觸發。	TTL ，最大+5 V(上升沿)。注：為了能夠捕捉到短信號，輸入信號被拉伸了~50ns。最小觸發脈沖寬度為8ns。
外部觸發輸出	是的，鍍金SMB連接器。用于外部設備的同步。在大多數工作模式下，該信號指示幀中的積分實際開始的時間。在外部同步模式下，此信號指示幀中的積分何時結束。	上升沿(TTV)。此信號高達500ns。這意味著，當在上升或下降沿觸發時，可以以0.5μs的分辨率觸發外部設備
積分開始前，用戶可定義觸發器輸出的偏移量	是的，當傳感器處于快門模式時，積分時間較短。在運行時可編程，范圍為0μs至1849μs
主CCD控制器硬件	Xilinx FPGA，可實現精確的并發硬件控制。
完全可編程	是的，所有參數在運行時都可以通過軟件命令完全編程
板載信號調節	是的
硬件板載暗校正	是的，具有溫度適應	可以由用戶隨時激活
PC 接口	高速USB 2.0(480Mb/s)	設備側的USB B型連接器
板載USB 2.0硬件	具有FIFO緩沖器的業界優秀的FTDI雙通道高速USB 2.0控制器。
USB 總線供電	是的，不需要外部電源	移動和筆記本電腦應用的選擇
封裝特點	非常緊湊，沒有活動部件	移動和筆記本電腦應用的選擇
即插即用	是的，即插即用操作	移動和筆記本電腦應用的選擇
OEM	是的，非常適合OEM應用	非常緊湊。使用標準的FTDI驅動程序和庫。多操作系統支持。客戶軟件的無限后處理。
包含USB驅動程序和庫	是的，免費！原始的FTDI驅動程序和庫，用于從Windows（.dll）、Linux（.so）和macosx（.dylib）的多種編程語言進行高級USB接口。	所有主要操作系統的FTDI D2XX驅動程序都在不斷更新。WHQL認證。應用軟件可以通過文檔化的簡單高級庫函數調用訪問USB設備，無需了解USB操作的底層細節
包括LabVIEW驅動程序、GUI應用程序和示例	是的，免費！對于LabVIEW 8.6及更高版本。支持Windows，Linux和Mac OS的LabVIEW。符合NI LabVIEW驅動程序指南	驅動程序，GUI應用程序和示例，用于數據采集，數據流，高斯擬合，FWHM，3D圖形可視化等。注釋良好的框圖和前面板以及上下文幫助。
C ++ 范例	是的，免費！ Visual C ++項目和GCC C ++文件。可以在Windows，Linux和Mac OS X下編譯源代碼。	控制臺應用程序演示了對CCD設備的跨平臺訪問。也支持Visual C++的快速版本。注釋良好的源代碼。
附加軟件包的后處理可能性	無限，使用您喜歡的軟件包，例如 LabVIEW，MATLAB，Origin，Mathcad等	可以使用浮點精度（平均，合并，累加，參考減法）進一步處理捕獲的數據，可以消除噪聲，可以查看，打印，導出數據等。此功能由軟件包的功能定義。
用于CCD編程和控制的編程語言	LabVIEW ，Visual C ++，GCC C ++，C ++ Builder，C＃，Delphi，Visual Basic，Java，LabWindows / CVI，Perl，Python等	ALPHALAS 不直接支持多種語言。請參考FTDI網站上的編程示例(www.ftdichip.com網站)了解更多信息。

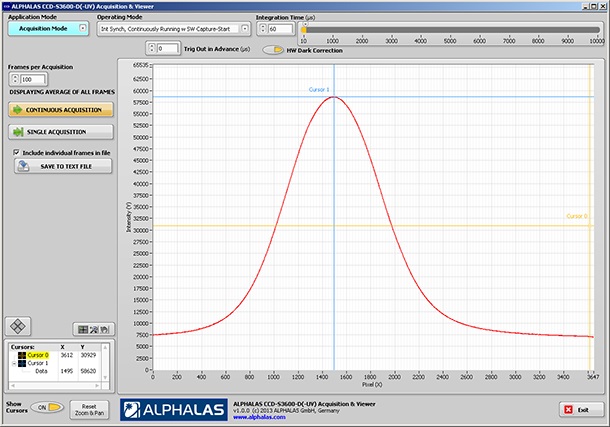

包括采集和瀏覽軟件	是的，免費！支持Microsoft Windows。獨立運行，不需要LabVIEW許可證	輕松控制CCD攝像機和所有設置，獲取并保存CCD數據。輕松加載和查看保存的數據，包括平均和單個幀。工具包括縮放，平移，光標和數據導出。
FTDI 設備驅動程序支持的操作系統	Microsoft Windows 8.x ，7，Vista，XP，Server Linux（例如Ubuntu，openSUSE，Debian等），Apple Mac OS X，Microsoft Windows CE 4.2-5.2和CE 6.0。同時支持32位和64位操作系統	Windows 硬件質量實驗室（WHQL）認證。通過Windows Update在插件上全自動安裝驅動程序。有關與FTDI驅動程序兼容的新操作系統的更新列表，請訪問FTDI網站（www.ftdichip.com）。
多相機支持	是的，同一臺主機上支持多個CCD線陣攝像機。	這使用戶可以連接多個CCD線陣攝像機，并同時從所有設備獲取數據。提供了一個LabVIEW示例。
指示燈	電源指示燈，錯誤指示燈	錯誤指示燈將在數據流模式下發出內部緩沖區溢出的信號。
主機PC硬件要求	現代PC，筆記本電腦或平板電腦（例如Intel Core CPU），2 GB或更大的RAM，USB 2.0	如果將使用數據流，則硬盤空間足夠。該軟件在較慢的硬件上也應該可以正常運行。
上電時間（典型值）	< 1 s
工作溫度	0 °C至40°C
貯存溫度	-20°C 至60°C
相對濕度	0 ％至80％，無凝結
物理尺寸(寬x高x深)	~90 x 25 x 105 毫米參見機械圖	緊湊的尺寸
重量	~165 g	非常輕
