HCA-S-200M 200 MHZ 光接收器系列-特征

1. Si-PIN 和 InGaAs-PIN 光電二極管

2. 波長范圍從 320 到 1700 nm

3. 帶寬從 DC 到 200 MHz

4. 最大轉換增益 1.9 x 10⁴ V/W

5. 最低NEP 5.2 pW/√Hz

6. 自由空間或光纖輸入

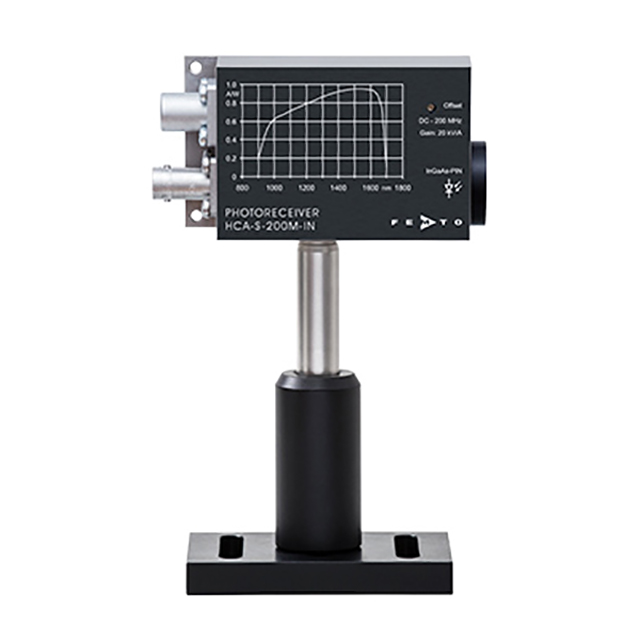

HCA-S-200M 系列光接收器將快速光電二極管與久經考驗的 FEMTO HCA 電流放大器技術相結合。HCA-S-200M 可配備硅或 InGaAs 光電二極管，光譜范圍分別為 320 至 1000 nm 和 900 至 1700 nm。電放大器增益為 2 x 10⁴ V/A，導致InGaAs 模型在 1550 nm 處的最大轉換增益為 1.9 x 10⁴ V/W。復雜的直流耦合多級放大器設計允許測量從直流到 200 MHz 的大帶寬，對應于 1.8 ns 的最小上升時間。憑借低至 5.2 pW/√Hz 的噪聲等效功率 (NEP)，可以檢測光功率在微瓦范圍內的信號，而無需進一步平均。

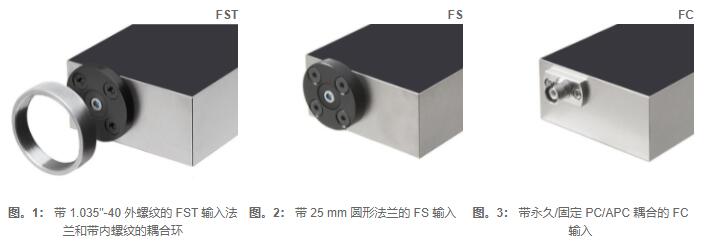

自由空間輸入設計為帶螺紋耦合環的 1.035"-40 螺紋法蘭 (FST) 或無螺紋的 25 mm 圓形法蘭 (FS)。這兩種類型都與來自不同制造商的光學配件廣泛兼容，例如透鏡、管、籠式系統、光學適配器等。

只需擰上 PRA 系列的光纖適配器，即可將 FST 自由空間輸入輕松轉換為光纖連接（FC、FSMA）。

相對大面積的檢測器有助于自由空間應用中的光學聚焦，并在使用可選的光纖適配器時確保高度穩定的耦合。對于檢測器面積小于直徑0.4 mm 的型號，建議僅在有限范圍內使用光纖適配器，因為可能會發生耦合損耗和不穩定。如果重點是高精度光纖測量，使用固定光纖輸入的 FC 模型通常會得到很好的結果。

所有帶有自由空間輸入的 HCA-S 光接收器（FST 和 FS）都配備了 UNC 8-32 和 M4 螺紋孔，因此可以方便、穩定地集成到標準桿架上的光學系統中?？蛇x的轉接板 PRA-PAP 開辟了更多的安裝選項。

輸出電壓 ±1.2 V（線性運行 @ 50 Ω 負載）。偏移量可通過電位器調節。輸出短路保護。帶自由空間輸入的光接收器帶有螺紋 M4 和 8-32 安裝孔，可與標準安裝柱一起使用。通過 3 針 Lemo ®插座供電 ±15 V。配套連接器隨設備提供?？蛇x電源 PS-15 可用。如需更多信息，請查看數據表或聯系 FEMTO。
