OE-300系列 200 MHZ 可變?cè)鲆婀饨邮掌?特征

1. 從 10²到 10⁸ V/A 的可調互阻增益

2. 高達 200 MHz 的寬帶寬

3. 各種 Si 和 InGaAs 型號涵蓋 320 至 1700 nm 波長范圍

4. 高達 10 mW 光功率的高動態輸入范圍

5. 直徑達 3 mm 的大型光學檢測器

6. 噪聲低，NEP 低至 47 fW/√Hz

7. 用于最小化寬帶噪聲的可切換低通濾波器

8. 光纖和自由空間輸入

9. 1.035"-40 螺紋自由空間輸入兼容許多光學標準配件

10. 完整的手動和遠程控制能力

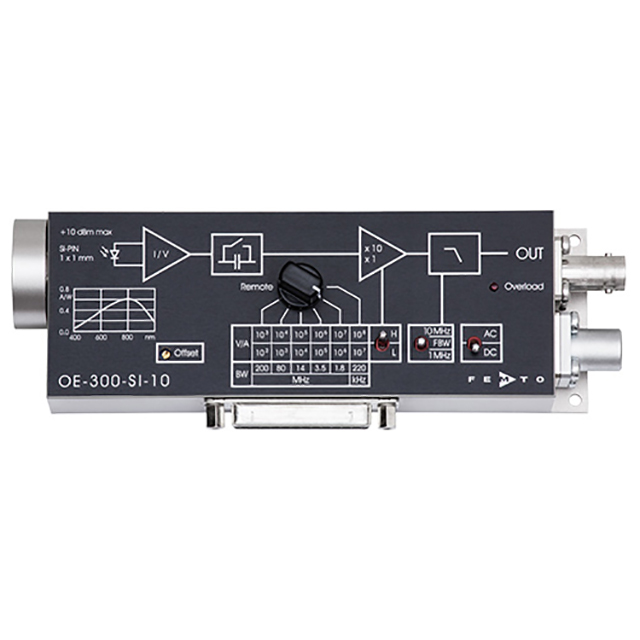

OE-300 光接收器由一個優質光電二極管和一個高端可變?cè)鲆婵缱璺糯笃鹘M成。低噪聲性能 (NEP) 很出色，為寬帶光接收器樹立了標桿，尤其是在高中檔增益設置方面。相對較大尺寸的檢測器使光學對準變得容易，并且在將 Si 型號與可選的光纖適配器 PRA-FC/SMA 一起使用時也確保了很高的耦合效率。

從 10²到 10⁸ V/A（十進制增量）的可切換增益允許在從納瓦到高達 10 毫瓦光功率的很寬的動態范圍內進行精確和可靠的測量。

許多附加功能，如可切換的低通濾波器、偏移調整、可切換的 AC/DC 耦合以及通過 PC 進行手動和光隔離遠程控制的能力，使 OE-300 成為同類產品中很通用的寬帶光接收器。

Si 型號出廠時配備了光學自由空間輸入。可以選擇 1.035"-40 螺紋法蘭（包括外徑為 30 mm 的耦合環）和 25 mm 無螺紋法蘭。這兩種類型都與光學標準配件（如套管、透鏡、籠式系統、光學適配器等）具有廣泛的兼容性。來自不同制造商的螺紋自由空間輸入，例如，通過將 1.035"-40 外螺紋光纖適配器擰到它可以很容易地轉換為光纖輸入。

對于 InGaAs 模型，可以在允許高精度光纖測量的固定光纖輸入 (FC) 模型和具有自由空間輸入的模型（提供 1.035"-40 螺紋和 25 mm 無螺紋法蘭）之間進行選擇。

對于檢測器面積小于直徑0.4 mm 的型號，建議僅在有限范圍內使用光纖適配器，因?yàn)榭赡軙?huì)發生耦合損耗和不穩定。如果重點是高精度光纖測量，使用固定光纖輸入的 FC 模型通常會得到很好的結果。

所有 OE-300 型號都可以通過可選的接桿支架適配器類型 PRA-PAP 輕松安裝到標準 M4 和 8-32 UNC 螺紋光學接桿支架上。

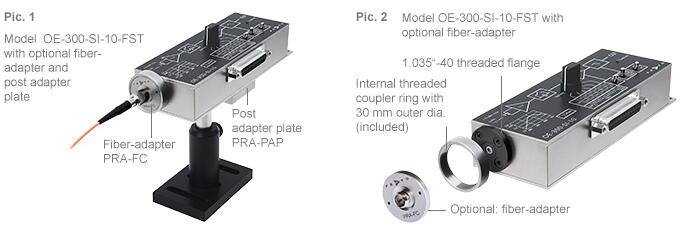

圖1：帶可選光纖適配器和后適配器；圖2：帶可選光纖適配器

應用

以下特性適用于所有型號：

可通過微調或外部控制電壓調整偏置，LED過載指示，輸出短路保護。通過3針Lemo®插座供電，該裝置配備有配合連接器，可選電源PS-15可用。有關更多信息，請查看數據表或聯系FEMTO。
