產品介紹
數據表 LSOX-P 外形圖 LSOX-C 外形圖 LSOX-W 外形圖

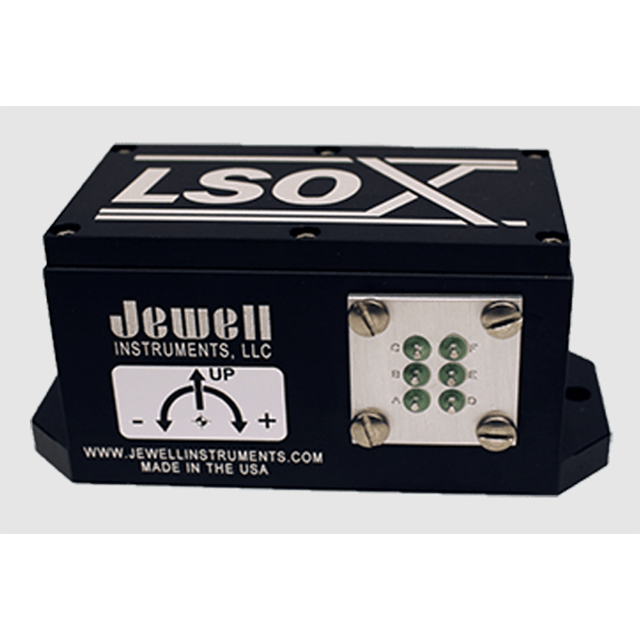

Jewell LSOX 單軸模擬傾角儀系列是一款堅固耐用的高精度傾斜傳感器，為在極端條件下發揮性能而設計。這些符合 RoHS 標準的傳感器具有流體阻尼機制，可在高沖擊和振動環境中提供噪聲抑制以及輸出穩定性。單元提供 6 針連接器、針端子或飛線，并提供三種不同的輸出版本（D、L 和 S）。LSOX-S 具有 CE 認證。
產品規格：LSOX-D：±5V 輸出
| 輸入范圍（°） | ±1.0 | ±3.0 | ±14.5 | ±30.0 | ±60.0 | ±90.0 |
| 滿量程輸出（直流電壓 ±0.5%）1 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 |
| 非線性度（%滿量程輸出，最大值）2 | 0.05 | 0.02 | 0.02 | 0.02 | 0.02 | 0.05 |
| 比例因子（伏特/g，標稱值） | 143.2 | 47.8 | 10.0 | 5.0 | 2.9 | 2.5 |
| 比例因子溫度靈敏度（百萬分之一/°C，最大值） | 350 | 300 | 100 | 60 | 60 | 60 |
| 帶寬（-3dB，赫茲，標稱值） | 0.5 | 2 | 15 | 20 | 30 | 30 |
| 橫向軸錯位（°，最大值） | ±0.25 | ±0.25 | ±0.50 | ±0.50 | ±0.50 | ±0.50 |
| 0°輸出（直流電壓，標稱值） | ±0.10 | ±0.04 | ±0.02 | ±0.02 | ±0.02 | ±0.02 |
| 0°輸出溫度靈敏度（伏特/°C，最大值） | 0.0015 | 0.005 | 0.001 | 0.0005 | 0.0004 | 0.0003 |
| 分辨率與閾值（微）3 | 1 | 1 | 1 | 1 | 1 | 1 |
| 軸數 | 1 |
| 輸入電壓范圍（直流電壓） | ±20 至 ±30 |
| 噪聲（均方根電壓，最大值） | 0.002 |
| 輸入電流（毫安，最大值） | 40 |
| 工作溫度范圍 | -40°C 至 +80°C |
| 存儲溫度范圍 | -60°C 至 +90°C |
| 沖擊 |
1500g，0.5毫秒，半正弦波 |
| 密封等級 | IP66 |
LSOX-L：4-20mA 輸出
| 輸入范圍（°） | ±1.0 | ±3.0 | ±14.5 | ±30.0 | ±60.0 | ±90.0 |
| 滿量程輸出（mA ±1%）1 | 4-20 | 4-20 | 4-20 | 4-20 | 4-20 | 4-20 |
| 非線性度（%FRO 最大值）2 | 0.05 | 0.03 | 0.03 | 0.03 | 0.03 | 0.05 |
| 比例因子（mA/g，標稱值） | 458.4 | 152.9 | 32.0 | 16.0 | 9.2 | 8.0 |
| 比例因子溫度靈敏度（PPM/°C 最大值） | 350 | 300 | 100 | 60 | 60 | 60 |
| 帶寬（-3dB，Hz，標稱值） | 0.5 | 2 | 15 | 20 | 30 | 30 |
| 橫向軸錯位（° 最大值） | ±0.25 | ±0.25 | ±0.50 | ±0.50 | ±0.50 | ±0.50 |
| 0° 輸出（mA） | 12 ±0.6 | 12 ±0.6 | 12 ±0.3 | 12 ±0.3 | 12 ±0.3 | 12 ±0.3 |
| 0° 輸出溫度靈敏度（伏特/°C 最大值） | 0.024 | 0.01 | 0.002 | 0.001 | 0.001 | 0.0008 |
| 分辨率和閾值（μ）3 | 1 | 1 | 1 | 1 | 1 | 1 |
| 軸數 | 1 |
| 輸入電壓范圍（VDC） | 20 至 30 |
| 噪聲（Vrms，最大值） | 0.002 |
| 輸入電流（mA，最大值） | 40 |
| 工作溫度范圍 | -40°C 至 +80°C |
| 存儲溫度范圍 | -60°C 至 +90°C |
| 沖擊 |
1500g，0.5 毫秒，? 正弦 |
| 密封 | IP66 |
LSOX-S：0-5V 輸出
| 輸入范圍（°） | ±1.0 | ±3.0 | ±14.5 | ±30.0 | ±60.0 | ±90.0 |
| 滿量程輸出（VDC ±0.5%）1 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 |
| 非線性度（%FRO 最大值）2 | 0.05 | 0.02 | 0.02 | 0.02 | 0.02 | 0.05 |
| 比例因子（伏特/g，標稱值） | 143.2 | 47.8 | 10.0 | 5.0 | 2.9 | 2.5 |
| 比例因子溫度靈敏度（PPM/°C 最大值） | 350 | 300 | 100 | 60 | 60 | 60 |
| 帶寬（-3dB，Hz，標稱值） | 0.5 | 2 | 15 | 20 | 30 | 30 |
| 橫向軸錯位（° 最大值） | ±0.25 | ±0.25 | ±0.50 | ±0.50 | ±0.50 | ±0.50 |
| 0° 輸出（VDC 標稱值） | ±0.10 | ±0.04 | ±0.02 | ±0.02 | ±0.02 | ±0.02 |
| 0° 輸出溫度靈敏度（伏特/°C 最大值） | 0.0015 | 0.005 | 0.001 | 0.0005 | 0.0004 | 0.0003 |
| 分辨率和閾值（μ）3 | 1 | 1 | 1 | 1 | 1 | 1 |
| 軸數 | 1 |
| 輸入電壓范圍（VDC） |
+9 至 +18 |
| 噪聲（Vrms，最大值） | 0.002 |
| 輸入電流（mA，最大值） | 40 |
| 輸出阻抗（Ω，標稱值） | 1 |
| 工作溫度范圍 |
-55°C 至 +85°C |
| 存儲溫度范圍 | -60°C 至 +90°C |
| 沖擊 | 500g，1 毫秒，半正弦波 |
| 密封 | IP65 |
| 重量 | 13盎司 |
| 尺寸 | 3.64 × 1.60 × 1.68英寸 |
| 特點 |
? 堅固 ? 高精度 ? 可提供溫度補償 ? 可提供±5V直流電、0-5V直流電和4-20mA輸出 ? 可提供可變輸入 ? 符合RoHS標準 |
| 應用 |
? 高精度巖土工程 ? 石油和天然氣、立管傾斜監測 ? 鐵路線路維護設備 ? 路面剖面測量車 ? 車輛車輪定位 ? 機器人技術 |
