產品介紹
數據表 LSRP 外形圖 堆疊式 LSRP 外形圖

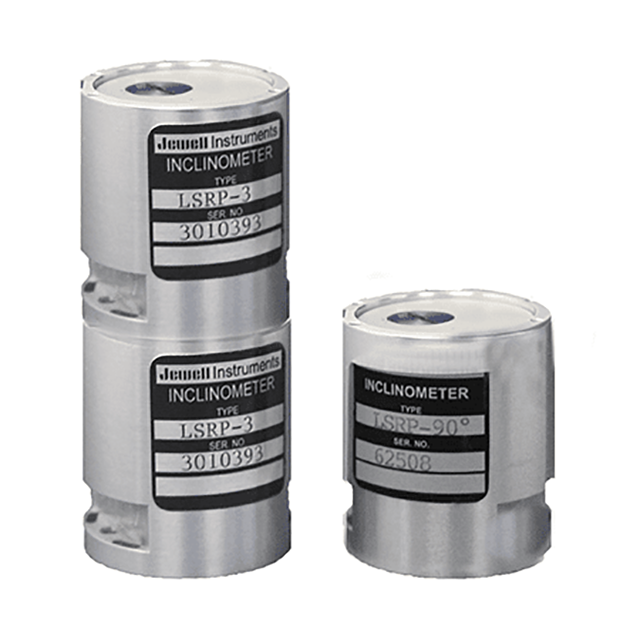

Jewell LSRP系列傾角儀是一款靈敏、堅固耐用的傳感器，旨在提供具有較大分辨率的水平角度或垂直偏差測量。這些流體阻尼緊湊型圓柱形傳感器可堆疊，以滿足空間受限的應用需求，同時便于使用多個傾角儀進行多軸測量。
產品規格
| 輸入范圍（°） | ±1.0 | ±3.0 | ±14.5 | ±30.0 | ±90.0 |
| 滿量程輸出（直流電壓，滿量程輸出±1%）1 | ±5 | ±5 | ±5 | ±5 | ±5 |
| 非線性度（最大滿量程輸出百分比）2 | 0.05 | 0.05 | 0.02 | 0.02 | 0.05 |
| 比例因子（伏特/g，標稱值） | 286.5 | 95.5 | 20.0 | 10.0 | 5.0 |
| 比例因子溫度靈敏度（最大百萬分之一/°C） | 400 | 300 | 100 | 60 | 60 |
| 帶寬（-3dB，赫茲，標稱值） | 0.5 | 2.0 | 15.0 | 20.0 | 40.0 |
| 橫向軸錯位（最大度數） | 0.10 | 0.15 | 0.25 | 0.50 | 1.00 |
| 0°傾斜時的輸出（伏特，最大值） | ±0.10 | ±0.04 | ±0.02 | ±0.02 | ±0.02 |
| 0°輸出溫度靈敏度（最大伏特/°C） | 0.005 | 0.003 | 0.001 | 0.0005 | 0.0003 |
| 分辨率與閾值（μ） | 1 | 1 | 1 | 1 | 1 |
| 重量 | 4盎司 |
| 尺寸 | 1.13 × 1.165 × 1.60英寸 |
| 特點 |
? 輸入滿量程范圍±1°至±90° ? 尺寸僅為直徑1.4英寸×高1.60英寸 ? 可承受20克振動 ? 可堆疊用于雙軸傳感 ? 焊針端接 ? 提供符合RoHS標準的版本 |
| 應用 |
? 重型建筑平整 ? 船舶和駁船調平 ? 偏差測量 ? 連鑄 ? 武器平臺調平 ? 鋼廠鋼包定位 ? 石油和天然氣井眼測繪 ? 地球物理監測 ? 移動天線定位 |
| 輸入電壓范圍（直流電壓）4 | ±12至±18 | ||||
| 輸入電流（毫安，最大值） | 0.002 | ||||
| 輸出阻抗（歐姆，標稱值） | 15 | ||||
| 噪聲（最大均方根電壓） | 15k | 5k | 15k | 8k | 4k |
| 工作溫度范圍 | -18°C至+71°C |
| 存儲溫度范圍 | -40°C至+71°C |
| 沖擊 | 1500g，0.5毫秒，半正弦波 |
| 密封 | MIL-STD 202，方法112 |
